Leitfaden für wirtschaftliche Faserlaser-Markierungsmaschinen für die Kleinserienfertigung

Die Kleinserienfertigung stellt für Ladenbesitzer einen einzigartigen Balanceakt dar. Sie benötigen eine Ausrüstung, die robust genug für den täglichen Gebrauch ist. Allerdings benötigen Sie auch Maschinen, die erschwinglich genug sind, um Kleinserien zu rechtfertigen. Standard-Industrielaser erfordern enorme Vorabinvestitionen. Umgekehrt ruinieren billige Hobbygraveure oft die Produktionszeitpläne.

Es ist schwierig, die richtige Balance zu finden. Sie müssen unzählige Ausstattungsspezifikationen durchgehen. Zu hohe Ausgaben verzögern Ihren Return on Investment um Jahre. Zu geringe Ausgaben bergen das Risiko uneinheitlicher Markierungen und ständiger Maschinenstillstände.

Dieser Leitfaden bietet einen klaren Rahmen für die Auswahl der richtigen Ausrüstung. Wir werden den Strombedarf, die Formfaktoren und die wesentlichen internen Komponenten untersuchen. Sie erfahren, wie Sie ein zuverlässiges System für Metalle und Hartkunststoffe auswählen. Wir stellen sicher, dass Sie dies tun, ohne Einbußen bei der Komponentenqualität hinnehmen zu müssen.

Wichtige Erkenntnisse

• Für die Kleinserienproduktion bieten 20-W- und 30-W-Faserlaser die optimale Kombination aus Geschwindigkeit, Tiefe und Budget.
• Der Unterschied zwischen einer zuverlässigen, wirtschaftlichen Maschine und einer riskanten Maschine liegt in drei Komponenten: der Laserquelle, dem Galvokopf und der Steuerplatine.
• Kompakte und Mini-Formfaktoren reduzieren den Platzbedarf, erfordern jedoch eine sorgfältige Berücksichtigung der Rauchabsaugung und der Brennweitengrenzen.
• Die Bewertung der Gesamtbetriebskosten (TCO) muss Softwarekompatibilität, Ersatzteile und technischen Support umfassen.

Beurteilung des Betriebsbedarfs für Kleinserien

Jeder Betrieb definiert die Kleinserienfertigung anders. Wir müssen Ihre täglichen Produktionsmengen bestimmten Maschinenarbeitszyklen zuordnen. Die Verarbeitung von 50 bis 500 Einheiten pro Tag erfordert ein stabiles System. Sie benötigen keine Maschine, die für automatisierte Montagelinien rund um die Uhr ausgelegt ist. Sie benötigen jedoch unbedingt ein System, das mehrere Stunden lang ohne Überhitzung laufen kann. Eine hochwertige Faserlaserbeschriftungsmaschine erfüllt problemlos diese mittleren Arbeitszyklusanforderungen.

Agilität ist in der Kleinserienfertigung von enormer Bedeutung. Sie werden wahrscheinlich mehrmals am Tag Teile wechseln. Ihr Gerät muss schnelle Fokusanpassungen unterstützen. Sie benötigen eine intuitive Z-Achsen-Säule, um unterschiedliche Teilehöhen schnell anpassen zu können. Ein weiterer entscheidender Faktor ist die einfache Vorrichtungsintegration. Wenn Ihre Bediener zwanzig Minuten damit verbringen, ein Teil für eine Zehn-Sekunden-Marke auszurichten, verlieren Sie Geld. Wählen Sie ein Arbeitsplatzbett mit Standard-Gewindelöchern. Auf diese Weise können Sie benutzerdefinierte 3D-gedruckte Ausrichtungsvorrichtungen festschrauben.

Sie müssen außerdem den verfügbaren Platz gegen den Ausgabebedarf abwägen. Stellfläche kostet Geld. Bewerten Sie frühzeitig die Einschränkungen hinsichtlich der Stellfläche Ihrer Einrichtung. Wenn Sie eine kleine Maschinenwerkstatt betreiben, verschwendet ein riesiger Einzelschrank wertvolle Quadratmeter. Umgekehrt könnte ein winziges Tischgerät Ihre Möglichkeiten zum Markieren größerer Komponenten einschränken. Lassen Sie Ihr größtes gemeinsames Teil Ihre Mindestanforderungen an das Gehäuse bestimmen.

Leistungsauswahl: 20 W vs. 30 W für eine wirtschaftliche Laserbeschriftungsmaschine

Die Leistungsabgabe wirkt sich direkt auf die Markierungsgeschwindigkeit und -tiefe aus. Die Wahl der richtigen Wattzahl gewährleistet Effizienz ohne Kapitalverschwendung. Sie müssen die praktischen Unterschiede zwischen Stromquellen der Einstiegs- und Mittelklasse verstehen.

20-W-Faserlaser (die Basislinie)

Als Basisgerät für die Oberflächenbearbeitung dient ein 20W-Gerät. Es liefert hervorragende Ergebnisse für kontrastreiche Oberflächenmarkierungen. Sie können Metalle effektiv glühen, gestochen scharfe Barcodes erstellen und Text auf flache Oberflächen gravieren. Diese Leistungsstufe funktioniert gut mit eloxiertem Aluminium, Messing und einfachem Kohlenstoffstahl.

Allerdings müssen Sie bestimmte Einschränkungen akzeptieren. Bei der Verarbeitung komplexer Grafiken erhöhen sich die Zykluszeiten erheblich. Einer 20-W-Quelle fehlt die rohe Kraft, die für eine tiefe Gravur erforderlich ist. Wenn Sie strenge Anforderungen an die Tiefe in der Luft- und Raumfahrt erfüllen müssen, wird eine 20-W-Maschine Probleme haben. Es sind zu viele Durchgänge erforderlich, was den gesamten Batch-Durchlauf verlangsamt.

30-W-Faserlaser (Der vielseitige Standard)

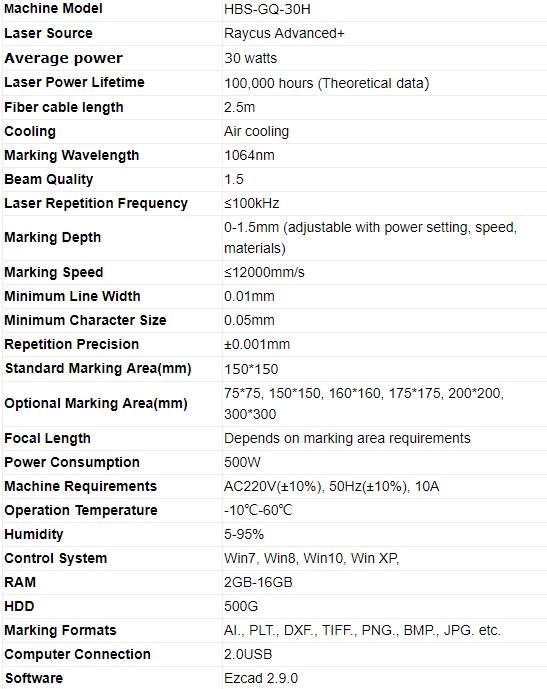

Wir empfehlen oft, auf eine 30-W-Quelle umzusteigen. Es dient als vielseitiger Standard für eine wirtschaftliche Laserbeschriftungsmaschine . Das 30-W-System sorgt durchweg für einen schnelleren Durchsatz. Leichte Gravuren auf härteren Metallen erreichen Sie viel schneller. Edelstahl und Titan reagieren wunderbar auf die 30-W-Verarbeitung. Außerdem erzielen Sie bei dickeren Linien eine gleichmäßigere Kantenqualität.

Die Kosten-Nutzen-Logik spricht stark für die 30-W-Option. Es ist in der Regel nur geringfügig teurer als ein 20-W-System. Dieser geringfügige Preisunterschied bietet die höchste Kapitalrendite für variable Kleinserienanforderungen. Sie kaufen Flexibilität.

Warum man eine Überspezifizierung vermeiden sollte

Viele Käufer glauben fälschlicherweise, dass mehr Leistung immer besser ist. Sie schauen sich sofort 50-W- oder 100-W-Geräte an. Dies ist eine häufige Falle. Ein 50-W-System ist ein unnötiger Kapitalverlust für die einfache Teileserialisierung. Bei hoher Leistung können dünne Materialien verformt werden. Es verbrennt auch bestimmte harte Kunststoffe, anstatt ihre Farbe zu ändern. Bleiben Sie bei 20 W oder 30 W, es sei denn, Sie führen ausschließlich tiefe Metallgravuren durch.

Laserleistungs-Anwendungsmatrix

Formfaktor-Rahmen: Standard vs. Mini-Laserbeschriftungsmaschine

Das physische Design Ihrer Ausrüstung bestimmt, wo und wie Sie sie verwenden können. Sie müssen einen Formfaktor wählen, der zu Ihrem Anlagenlayout und Ihren Sicherheitsprotokollen passt.

Desktop- und Split-Maschinen

In der Fertigungshalle dominieren Standard-Tischgeräte. Sie zeichnen sich durch ein geteiltes Design aus. Die Laserquelle befindet sich in einem separaten Steuerkasten. Der Markierkopf wird an einer unabhängigen Z-Achsen-Säule montiert.

Diese Trennung bietet entscheidende Vorteile:

• Sie können die Arbeitsstation so einrichten, dass sie in schwierige Räume passt.
• Sie können den Markierkopf problemlos über großen, schweren Teilen positionieren.
• Die Wartung wird einfacher, da interne Komponenten gut zugänglich sind.
• Sie können den Markierkopf direkt über einem kleinen Förderband integrieren.

Der Mini-Formfaktor

Eine Mini-Laserbeschriftungsmaschine vereint alles in einem Gehäuse. Diese ultrakompakten Einheiten integrieren die Stromquelle und die Optik in einem einzigen Gehäuse. Sie sind sehr portabel. Wir sehen, dass sie häufig von Juwelieren, kleinen Maschinenwerkstätten und Schreibtisch-Qualitätskontrollstationen genutzt werden.

Sie müssen die Kompromisse abwägen. Minimaschinen haben eine begrenzte Höhe der Z-Achse. Es wird Ihnen schwerfallen, hohe Bauteile zu markieren. Sie verfügen außerdem über kleinere Markierungsflächen. Ihre Objektive sind normalerweise auf ein Sichtfeld von 110 x 110 mm begrenzt. Wenn Sie nur kleine serielle Tags markieren, funktioniert dieser Formfaktor perfekt.

Geschlossene vs. offene Klassensysteme

Die Einhaltung der Sicherheitsvorschriften erfordert sorgfältige Aufmerksamkeit. Für offene Arbeitsbereiche sind häufig bestimmte Sicherheitsklassen erforderlich. Eine Maschine in offener Ausführung fällt unter die Laserschutzklasse 4. Sie müssen den Bedienern spezielle Schutzbrillen zur Verfügung stellen. Sie müssen auch die Umgebung kontrollieren, um eine versehentliche Exposition zu verhindern.

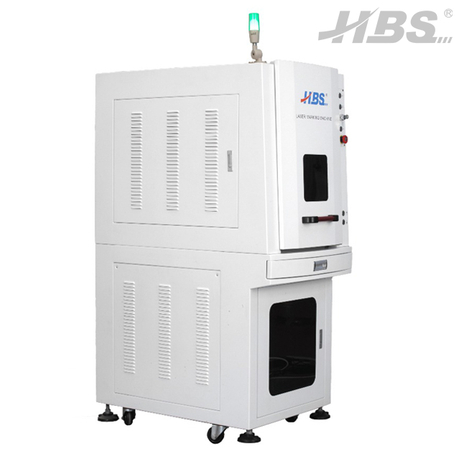

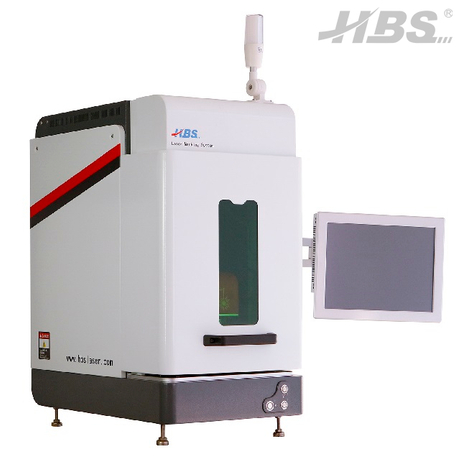

Geschlossene Maschinen fallen unter den Sicherheitsstandard der Klasse 1. Sie verfügen über verriegelte Türen und getönte Sichtfenster. Wenn Sie in einer Umgebung mit gemischter Nutzung arbeiten, verhindert ein geschlossenes System Sicherheitsrisiken. Gehäuse begrenzen jedoch die maximale physische Größe der Teile, die Sie verarbeiten können.

Komponentenüberprüfung: So überprüfen Sie ein budgetfreundliches System

Ein budgetfreundlicher Preis sollte nicht gleichbedeutend mit schlechter Verarbeitungsqualität sein. Sie müssen die internen Komponenten überprüfen. Drei Hauptkomponenten bestimmen die Lebensdauer und Genauigkeit Ihrer Ausrüstung.

1. Untersuchen Sie die Laserquelle: Die Quelle erzeugt den Strahl. Sie müssen zwischen seriösen Mittelklassemarken und generischen Quellen ohne Markenzeichen unterscheiden. Suchen Sie nach Namen wie Raycus, MAX oder JPT. Diese Hersteller bauen zuverlässige Halbleiterquellen. Sie bieten eine erwartete Lebensdauer von bis zu 100.000 Stunden. Vermeiden Sie Maschinen, die „kundenspezifische“ oder markenlose Stromquellen auflisten.
2. Überprüfen Sie den Galvo-Scanner: Der Galvo-Kopf enthält die motorisierten Spiegel. Diese Spiegel lenken den Laserstrahl. Billigscanner verursachen großen Frust. Sie erzeugen geschwungene gerade Linien. Sie liefern inkonsistente Gravurtiefen. Außerdem kommt es im Dauerbetrieb zu thermischer Drift. Wenn sich ein billiger Scanner erwärmt, verschiebt sich die Platzierung Ihrer Markierung aus der Mitte. Fragen Sie den Verkäufer nach der Galvo-Marke. Suchen Sie nach digitalen Hochgeschwindigkeitsgalvanometern gegenüber veralteten analogen Versionen.
3. Überprüfen Sie die Steuerplatine: Die Steuerplatine übersetzt Ihr digitales Design in Maschinenbewegungen. Sie benötigen echte EZCAD2- oder EZCAD3-Karten. Viele Discount-Anbieter installieren raubkopierte Software-Boards. Raubkopien von Software bergen erhebliche Risiken. Es verhindert Betriebssystemaktualisierungen. Es fehlt auch die Treiberunterstützung für moderne Integrationen. Wenn Sie später ein einfaches I/O-Fußpedal hinzufügen möchten, wird ein Raubkopie-Board wahrscheinlich scheitern.

Umsetzungsrealitäten und unterstützende Logistik

Die Anschaffung der Maschine ist nur der erste Schritt. Sie müssen sich auf die betriebliche Realität vorbereiten. Die Implementierung neuer Hardware erfordert eine Planung der Umgebung, Schulung und fortlaufenden technischen Support.

Anforderungen an die Rauchabsaugung

Bei der Lasermarkierung wird Material verdampft. Für die Rauchgasabsaugung müssen Sie umgehend Rechenschaft ablegen. Beim Markieren von Metallen entsteht feiner Metallstaub. Beim Markieren von Kunststoffen werden giftige flüchtige organische Verbindungen (VOCs) freigesetzt. Beides stellt eine ernsthafte Gefahr für die Atemwege Ihrer Bediener dar.

Sie können diese Dämpfe nicht einfach in eine überfüllte Werkstatt ablassen. Sie müssen eine ordnungsgemäße Belüftung integrieren. Wir empfehlen den Kauf eines eigenständigen Dunstabzugsgeräts, das mit HEPA- und Aktivkohlefiltern ausgestattet ist. Berücksichtigen Sie dieses Zubehör in Ihrer ersten Planungsphase. Der Betrieb ohne Absaugung beschädigt die Maschinenlinse und gefährdet Ihr Personal.

Bedienerschulungskurve

Halbleitergeräte sind äußerst zuverlässig, aber nicht Plug-and-Play-fähig. Sie müssen Ihrem Team Zeit einräumen, um die Software zu beherrschen. Bediener müssen lernen, genaue Brennweiten einzustellen. Wenn der Laser um zwei Millimeter außer Fokus ist, versagt die Markierung.

Ihr Team muss auch Schraffurstile erlernen. Die Schraffur bestimmt, wie der Laser Volltext ausfüllt. Unterschiedliche Materialien erfordern unterschiedliche Linienabstände und Winkel. Der Aufbau einer zuverlässigen Materialparameterbibliothek erfordert Versuch und Irrtum. Die Dokumentation der Geschwindigkeits-, Leistungs- und Frequenzeinstellungen für jedes Material gewährleistet einen wiederholbaren Chargenerfolg.

Garantie- und Supportstufen

Bewerten Sie die Service-Level-Vereinbarungen der Anbieter genau. Geringere Vorabkosten verbergen oft den schlechten Support nach dem Verkauf. Fällt eine Steuerplatine aus, benötigen Sie schnell Ersatz. Anbieter, die keinen Support zur Fehlerbehebung anbieten, verlängern Ihre Ausfallzeit von Tagen auf Wochen.

Stellen Sie potenziellen Anbietern spezifische logistische Fragen. Gibt es im Inland Ersatzlinsen auf Lager? Können Sie während Ihrer Geschäftszeiten einen englischsprachigen Techniker erreichen? Ein reaktionsschneller Support-Level erspart Ihnen unzählige Stunden Produktionsverzögerungen. Bevorzugen Sie Anbieter, die eine Garantie von mindestens zwei Jahren auf die Hauptstromquelle bieten.

Auswahllogik und nächste Schritte

Die Auswahl der richtigen Ausrüstung erfordert eine strukturierte Vorgehensweise. Sie müssen Ihre Produktionsrealität an den Hardwarefunktionen ausrichten. Befolgen Sie diese praktischen Schritte, um Ihre Beschaffungsentscheidung abzuschließen.

Fazit zum Mitnehmen

• Passen Sie Ihre Stromquelle an Ihr härtestes Material an. Verwenden Sie 30 W für Edelstahl und Titan, während Sie 20 W für Aluminium und Kunststoffe reservieren.
• Wählen Sie für große Teile eine Standard-Split-Maschine. Wählen Sie ein Mini-Gerät ausschließlich für kleine Komponenten und enge Arbeitsbereiche.
• Fordern Sie seriöse interne Komponenten. Bestehen Sie auf Original-Steuerplatinen und Markenstromquellen, um eine lange Lebensdauer zu gewährleisten.
• Implementieren Sie die Rauchgasabsaugung vom ersten Tag an. Schützen Sie Ihre Bediener und die Optik Ihrer Ausrüstung vor Schwebeteilchen.

Die Mustertestanforderung

Kaufen Sie Geräte niemals ausschließlich auf der Grundlage von Marketingbroschüren. Sie müssen Ihr Einkaufsteam anweisen, bestimmte Materialsubstrate an den Lieferanten zu senden. Fordern Sie ein Proof-of-Concept-Zeichen an, bevor Sie eine Bestellung aufgeben. Anbieter stellen Ihnen gerne ein Video zur Verfügung, in dem genau zu sehen ist, wie Ihr Teil bearbeitet wird. Sie sollten auch die markierte Probe zur physischen Untersuchung zurücksenden.

Nächste Aktion

Ergreifen Sie noch heute sofortige Maßnahmen in Ihrer Werkstatt. Definieren Sie Ihre maximalen internen Teileabmessungen. Berechnen Sie Ihren erforderlichen Tagesdurchsatz. Nutzen Sie diese beiden Kennzahlen, um Ihre Anbieterliste sofort einzugrenzen. Beseitigen Sie Maschinen, denen der erforderliche Z-Achsen-Freiraum oder die erforderliche Einschaltdauer fehlt.

FAQ

F: Kann ein kostengünstiger Faserlaser Kunststoffe beschriften?

A: Ja, aber nur bestimmte Typen. Faserlaser eignen sich hervorragend für harte, dunkle Kunststoffe wie ABS, PEEK und Polycarbonat (PC). Der Strahl reagiert mit dem Kohlenstoff in diesen Kunststoffen und erzeugt eine kontrastreiche Markierung. Sie können jedoch keine transparenten Kunststoffe, Acryl oder weiche Silikone markieren. Der Laser durchdringt diese Materialien einfach oder schmilzt sie. Für transparente Substrate benötigen Sie eine UV- oder CO2-Quelle.

F: Wie sieht der Wartungsplan für einen Mini-Faserlaser aus?

A: Halbleitermaschinen sind praktisch wartungsfrei. Ihnen fehlen Verschleißteile wie Wasserkühler oder Gasschläuche. Zu Ihrer Hauptwartung gehört das wöchentliche Abwischen der F-Theta-Brennlinse mit reinem Ethanol und Linsenpapier. Darüber hinaus müssen Sie die Vorfilter in Ihrem Dunstabzug monatlich austauschen. Abgesehen davon, dass der Arbeitsbereich staubfrei bleibt, erfordert die Maschine keine interne Kalibrierung.

F: Benötige ich eine Drehachse für die Kleinserienfertigung?

A: Eine Rundachse benötigen Sie nur, wenn Sie zylindrische Teile bearbeiten. Wenn Ihre Chargen Becher, Rohre, Ringe oder zylindrische Werkzeuge umfassen, ist eine Rotation unbedingt erforderlich. Es dreht das Teil synchron mit dem Laser, um gestreckten Text zu verhindern. Das Hinzufügen eines Drehreglers erfordert eine kompatible Steuerplatine und erhöht Ihr anfängliches Budget geringfügig.

F: Wie integriere ich einen Barcode-Scanner in eine Budgetmarkierungssoftware?

A: Original EZCAD-Software vereinfacht diesen Vorgang. Sie können Standard-USB-Barcodescanner mit Tastaturemulationseingaben verwenden. Wenn Sie ein Reisedokument scannen, gibt der Scanner die Zeichenfolge direkt in das variable Textfeld von EZCAD ein. Dadurch generiert die Maschine sofort die entsprechende Seriennummer oder den entsprechenden QR-Code. Es verhindert manuelle Tippfehler bei Batch-Läufen.
