So wählen Sie eine Rohrlaserschneidmaschine für die Produktion von Metallrohren mit kleinem Durchmesser aus

Wenn Sie kürzlich eine Produktionshalle betreten haben, ist Ihnen wahrscheinlich eine massive Veränderung in der Metallverarbeitung aufgefallen. Die Nachfrage nach miniaturisierten, hochpräzisen Metallbauteilen steigt rasant. Jüngste Branchendaten verdeutlichen einen starken Aufwärtstrend bei der Verarbeitung von Mikrorohren, der vor allem von zwei Sektoren angetrieben wird: dem Markt für Elektrofahrzeuge (EV), der hochkomplexe, dünnwandige Wärmemanagement-Fluidleitungen erfordert, und der Medizingeräteindustrie, die makellose Oberflächen für minimalinvasive chirurgische Instrumente verlangt. Dieser rasante Wandel hin zur Mikrofertigung bringt eine harte Realität für die Fertigungshallen mit sich: Die Verarbeitungsausrüstung muss sich von rohem mechanischem Schneiden zu chirurgischer, berührungsloser Präzision weiterentwickeln.

Herkömmliche Schneidmethoden wie Bandsägen, Schleifblätter oder Standard-Plasmaschneider können empfindliche Rohre einfach nicht verarbeiten. Sie führen häufig zu Materialverformungen, führen zu starken thermischen Verformungen und hinterlassen raue innere Grate, die eine teure Nachbearbeitung erfordern. Um diese mechanischen Einschränkungen zu überwinden, hat sich die spezielle Laserschneidmaschine für Rohre als endgültige Lösung in der modernen Werkstatt herausgestellt. Durch den Ersatz physischer Klingen durch fokussiertes Licht erzielen Hersteller schnelle, gratfreie Schnitte. Dieser Leitfaden führt Beschaffungsteams und Fertigungsingenieure durch die genauen Hardwarespezifikationen, Automatisierungsfunktionen und Produktionslinienintegrationen, die für eine effiziente Skalierung der Rohrproduktion mit kleinem Durchmesser erforderlich sind.

Wichtige Erkenntnisse

• Rohre mit kleinem Durchmesser erfordern spezielle elektrische Servospannfutter und eine hohe Maschinenbeschleunigung (1,0 G+), um strukturelle Quetschungen zu verhindern und die Stundenleistung zu maximieren.

• Die Anpassung der Faserlaserleistung an die spezifische Wandstärke ist von entscheidender Bedeutung. Eine Überlastung verschwendet Kapital, während eine Unterlastung zu schwerwiegenden Produktionsengpässen führt.

• Die automatische Bündelzuführung und die intelligente Auslaufsortierung sind für die Skalierung von Abläufen ohne steigende Arbeitskosten von grundlegender Bedeutung.

• Die direkte Integration einer Inline-Laserbeschriftungsmaschine in den Produktionsfluss gewährleistet die Einhaltung gesetzlicher Vorschriften ohne Einbußen bei den Zykluszeiten.

• Die Bewertung der Gesamtbetriebskosten (TCO) und der lokalen Support-Infrastruktur des Herstellers ist ebenso wichtig wie die Überprüfung der Rohmaschinenspezifikationen.

Die einzigartigen Herausforderungen bei der Herstellung von Metallrohren mit kleinem Durchmesser

Im Zusammenhang mit der industriellen Laserbearbeitung bezieht sich „kleiner Durchmesser“ typischerweise auf Metallrohre und Rohre mit einem Außendurchmesser (OD) von 10 mm bis 50 mm, oft mit extrem dünnen Wandstärken zwischen 0,5 mm und 3 mm. Die Verarbeitung dieser spezifischen Abmessungen bringt eine Reihe einzigartiger technischer Hürden mit sich, die herkömmliche Rohrschneider für Strukturrohre nicht bewältigen können.

Materialverformungs- und Klemmprobleme
Dünnwandigen Rohren fehlt völlig die strukturelle Steifigkeit von schwerem Kohlenstoffstahl. Stellen Sie sich vor, Sie führen ein 15-mm-Kupferrohr einer herkömmlichen Schneidzone zu. Wenn ein Standard-Hydraulikspannfutter auch nur einen Bruchteil zu viel Druck ausübt, wird das Rohr sofort oval. Dies ruiniert die gesamte Charge und verstopft den Feeder. Darüber hinaus verändert die übermäßige Wärmezufuhr durch rudimentäre Schneidwerkzeuge die Metallurgie des dünnen Rohrs und führt zu örtlicher Verformung und Verfärbung.

Präzisions- und Mikrotoleranzindustrien,
die kleine Rohre verwenden, unterliegen strengen Qualitätskontrollrahmen. Ein medizinischer Stent oder eine Kraftstoffeinspritzleitung für die Luft- und Raumfahrt erfordern absolute Maßhaltigkeit. Die Schneidausrüstung muss komplexe Geometrien – wie sich schneidende Löcher, Fasen und Mikroschlitze – ohne innere Grate ausführen. Der Verzicht auf das Nachpolieren ist für die Aufrechterhaltung einer profitablen Zykluszeit unerlässlich.

Geschwindigkeit und hohe Produktionsmengen
Bei Rohrbestellungen mit kleinem Durchmesser handelt es sich selten um Kleinmengen. Da einzelne Teile leicht sind und bei der Montage schnell verbraucht werden, werden Produktionsläufe oft auf Zehntausende Einheiten angehoben. Daher müssen die Verarbeitungsgeräte hohe dynamische Geschwindigkeiten aufrechterhalten. Das berührungslose Laserschneiden löst diese Schwachstellen, indem es physikalische Kräfte auf das Rohr eliminiert, eine mikroskopisch kleine Wärmeeinflusszone (HAZ) fokussiert und mit Geschwindigkeiten arbeitet, die mit mechanischen Klingen nicht erreichbar sind.

Kernspezifikationen zur Bewertung einer Rohrlaserschneidmaschine

Die Auswahl der richtigen Ausrüstung erfordert einen Blick, der weit über die reinen Marketingkennzahlen hinausgeht. Sie müssen die Kernhardware der Maschine an die spezifische Physik empfindlicher Rohre anpassen. Um Ihnen dies zu erleichtern, haben wir die entscheidenden Unterschiede bei der Hardwareauswahl erläutert.

Spezielles Spannfutterdesign
Das Spannfutter ist das mechanische Herzstück der Maschine und für das Halten und Vorschieben des Rohmaterials verantwortlich. Bei kleinen Durchmessern sind Standard-Hydraulikspannfutter aufgrund ihrer aggressiven, binären Spannkraft völlig unzureichend. Ingenieure müssen stattdessen pneumatische oder elektrisch servobetriebene Spannfutter mit Vollhub prüfen. Diese Systeme bieten einen präzisen, programmierbaren Klemmdruck und greifen empfindliche Rohre sanft, aber fest. Insbesondere minimieren fortschrittliche Multi-Chuck-Designs die „Tailing“-Länge – den nicht schneidbaren Abfall am Ende eines Rohrs – was den Materialausschuss bei Großserien deutlich reduziert.

Laserquelle und Wattzahl
Die Faserlasertechnologie ist der unbestrittene Standard zum Schneiden von Metallrohren und bietet eine hervorragende Strahlqualität und Energieabsorption in reflektierenden Metallen. Allerdings ist die Auswahl der richtigen Wattzahl eine häufige Falle. Für dünnwandige Rohre mit kleinem Durchmesser unter 3 mm Dicke ist im Allgemeinen eine Laserquelle zwischen 1 kW und 3 kW der optimale Sweet Spot. Die Investition in eine 10-kW-Laserquelle für 1,5-mm-Edelstahlrohre führt zu sinkenden Erträgen; Die Schnittgeschwindigkeit wird letztlich durch die mechanische Bewegung der Maschine begrenzt, nicht durch die Laserleistung. Durch die Auswahl der geeigneten Wattzahl werden die Investitionskosten im Vorfeld niedrig gehalten und der laufende Stromverbrauch minimiert.

Schnittgeschwindigkeit vs. Maschinenbeschleunigung
Bei der Bearbeitung großer Strukturrohre ist die reine Höchstgeschwindigkeit der wichtigste Maßstab. Im Gegensatz dazu erfordern kleine Rohre mehrere komplizierte Löcher, Schlitze und kurze Unterbrechungen. Folglich ist die Beschleunigung der Maschine – gemessen in G-Kraft – weitaus kritischer. Der Schneidkopf startet, stoppt und ändert häufig in Sekundenbruchteilen die Richtung. Eine Maschine mit hoher Beschleunigung erledigt komplexe Schnittmuster deutlich schneller als eine Maschine mit höherer Höchstgeschwindigkeit, aber schleppenden Kurveneigenschaften.

Automatisierungsfunktionen für die Massenproduktion

Um einen rentablen Return on Investment (ROI) zu erzielen, müssen industrielle Schneidanlagen kontinuierlich arbeiten. Das manuelle Be- und Entladen kleiner Rohre ist nicht nur ergonomisch gefährlich für die Bediener, sondern führt auch zu massiven Produktionsengpässen.

Automatische Bündelladesysteme
Ein automatischer Bündellader ist eine wesentliche Funktion für Skalierungsvorgänge. Bediener können zu Beginn einer Schicht ein ganzes Bündel Rohrohre in ein Bereitstellungsmagazin laden. Anschließend trennt, vermisst und führt das System einzelne Rohre automatisch und ohne menschliches Eingreifen dem Laserspannfutter zu. Dadurch wird sichergestellt, dass die Maschine die maximale Lichtbogen-Einschaltzeit beibehält, sodass ein einzelner Bediener mehrere Fertigungszellen gleichzeitig verwalten kann.

Intelligentes Sortieren und Entladen
Sobald ein kleines Teil vom Hauptrohr abgetrennt ist, muss es sicher entfernt werden. Herkömmliche Schwerkraftstürze können dazu führen, dass frisch geschnittene, empfindliche Teile beim Aufprall verbeulen oder zerkratzen. Zukunftsorientierte Ingenieure suchen nach intelligenten Entladesystemen mit servogesteuerten Absenkmechanismen und automatisierten Sortierbändern. Diese Systeme schützen die Oberflächenbeschaffenheit der geschnittenen Teile und können fertige Teile automatisch vom Altmetall trennen und sie so für die nächste Montagephase vorbereiten.

Synergie in der Produktionslinie: Integration von Schneiden und automatisierter Teilemarkierung

In modernen Fertigungsumgebungen ist das Ablängen des Rohrs nur der erste Schritt. Die strikte Einhaltung gesetzlicher Vorschriften erfordert, dass Teile während ihres gesamten Lebenszyklus, von der Fabrikhalle bis zur Bereitstellung beim Endbenutzer, leicht nachverfolgbar sein müssen.

Die Notwendigkeit der Rückverfolgbarkeit
Branchen wie die Automobil- und die Luft- und Raumfahrtindustrie unterliegen strengen Qualitätsstandards. Jedes Bauteil erfordert eine nachweisbare industrielle Rückverfolgbarkeitskennzeichnung, bevor es das Werk verlässt. Dabei werden in der Regel dauerhafte 2D-Matrixcodes, Chargennummern oder Seriendaten direkt auf die gekrümmte Metalloberfläche des Rohrs eingraviert.

Inline- oder Offline-Markierung
Traditionell werden geschnittene Rohre in Behältern gesammelt und zur manuellen Gravur zu einer separaten Arbeitsstation transportiert. Dieser Offline-Prozess führt zu menschlichem Versagen, erfordert zusätzlichen Arbeitsaufwand und stört den Fertigungsfluss erheblich. Die optimale Lösung besteht darin, einen Produktionslinienlaser direkt nach dem Schneidprozess zu integrieren und die Teile kontinuierlich zu bearbeiten, wenn sie das Auslaufband des Rohrlasers verlassen.

Hardwarelösungen und Ergebnisse

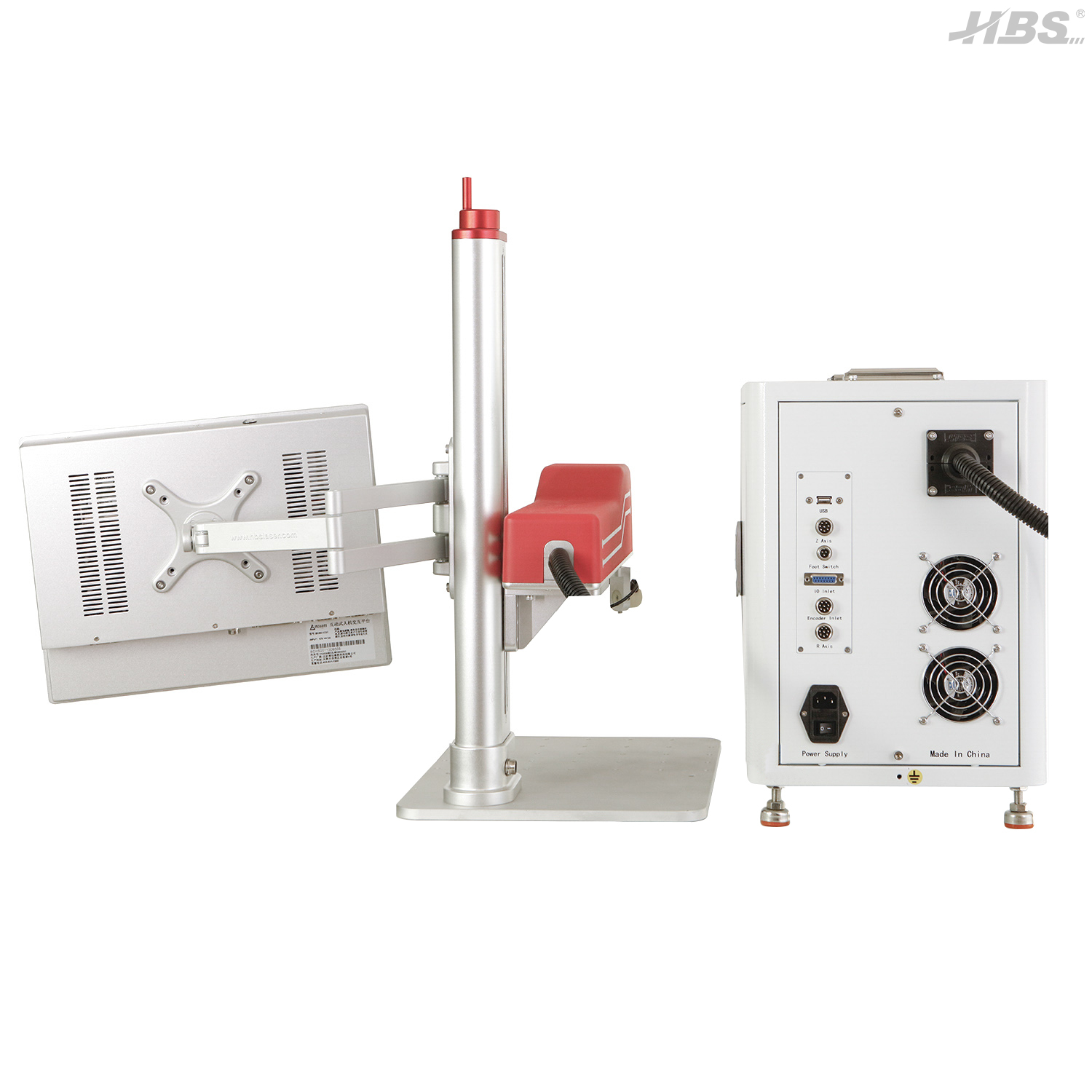

Um diese Synergie effektiv nutzen zu können, sind spezifische Hardwarekonfigurationen erforderlich. Durch die Verwendung einer robusten Markierungseinheit – beispielsweise eines 20-W- oder 30-W-Faserlasers mit dedizierten E/A-Anschlüssen – kann die programmierbare Logiksteuerung (SPS) der Hauptrohrschneidemaschine präzise Triggersignale an die Markierung senden. Bei Linien mit hohem Volumen können durch die Integration einer automatischen Laserbeschriftungsmaschine mit Flugmarkierungsfunktionen sogar die erforderlichen Daten eingraviert werden, ohne dass das Förderband angehalten werden muss. Dadurch entsteht eine Fertigungszelle mit geschlossenem Kreislauf, die eine manuelle Etikettierung überflüssig macht und absolute Datengenauigkeit gewährleistet.

Software und Steuerungssysteme zur Optimierung der Produktion

Die physische Hardware eines Röhrenlasers ist nur so effektiv wie die Software, die seine Bewegungen vorgibt. Um CAD-Zeichnungen in effiziente physische Ergebnisse umzuwandeln, sind fortschrittliche CNC-Steuerungssysteme erforderlich.

Fortschrittliche Nesting-Algorithmen
Die Materialnutzung wirkt sich direkt auf die Rentabilität eines Shops aus. Eine fortschrittliche Rohrschachtelungssoftware berechnet die effizienteste Methode zur Anordnung mehrerer unterschiedlicher Teile auf einer einzigen Rohrohrlänge. Durch die Optimierung der Schnittpfade und die Verwendung von Algorithmen, die gemeinsame Schnittlinien zwischen benachbarten Teilen nutzen, minimiert die Software den Metallabfall und maximiert die Ausbeute aus jedem Rohrohr.

3D-Rohrschneidefunktionen
Rohre mit kleinem Durchmesser erfordern oft komplexe 3D-Geometrien, um die nachgelagerte Montage, wie Präzisionsschweißen oder mechanisches Verbinden, zu erleichtern. High-End-Maschinensoftware verarbeitet nahtlos importierte 3D-Modelle (wie STEP- oder IGES-Dateien) und generiert automatisch Werkzeugwege für Sattelverbindungen und sich schneidende Löcher. Es gleicht aktiv die physische Dicke der Rohrwand aus, um eine perfekte Passform zu gewährleisten.

ERP/MES-Integration
Bei Einrichtungen auf Unternehmensebene kann der Rohrlaserschneider nicht in einem Informationssilo betrieben werden. Moderne Steuerungssysteme bieten eine robuste Netzwerkkonnektivität, sodass sie sich direkt an Enterprise Resource Planning (ERP) oder Manufacturing Execution Systems (MES) im Werk anschließen lassen. Produktionsmanager können über ein zentrales digitales Dashboard die Maschinenverfügbarkeit verfolgen, den Materialverbrauch in Echtzeit überwachen und die Abschlussraten von Aufträgen analysieren.

Kostenanalyse: Berechnung des ROI einer Rohrlaserschneidmaschine

Der Kauf spezieller Lasergeräte stellt einen erheblichen Kapitalaufwand dar. Das wahre finanzielle Bild ergibt sich jedoch, wenn man die betrieblichen Einsparungen über den Lebenszyklus der Maschine bewertet.

Vorlaufkosten im Vergleich zu Betriebseinsparungen
Auch wenn die Anfangsinvestition beträchtlich ist, ersetzt ein Rohrlaser effektiv mehrere herkömmliche Maschinen, darunter Bandsägen, Bohrer, Frässtationen und Entgratungsräder. Durch die Konsolidierung dieser unterschiedlichen Schritte in einem einzigen automatisierten Prozess können Hersteller die direkten Arbeitskosten drastisch reduzieren und wertvolle Stellfläche zurückgewinnen.

Verbrauchsmaterialien und Wartung
Die Faserlasertechnologie ist von Natur aus Festkörperlaser. Da im Lasererzeugungsmodul keine beweglichen Teile vorhanden sind und keine teuren Lasergase erforderlich sind, sind die Wartungskosten bemerkenswert niedrig. Die primären Betriebskosten sind auf den Schneidkopf zurückzuführen – insbesondere auf kostengünstige Schutzlinsen und Kupferdüsen, deren Austausch ein Bediener nur wenige Minuten benötigt.

So wählen Sie den richtigen Hersteller und Supportpartner aus

Die Maschinenspezifikationen sind nur die halbe Miete. Ebenso entscheidend für den langfristigen Erfolg sind die Zuverlässigkeit und die technische Kompetenz des Anlagenherstellers.

Branchenerfahrung und kundenspezifische Anpassung
Käufer sollten aktiv nach Herstellern suchen, die über bewährte Fallstudien speziell für die Verarbeitung von Rohren mit kleinem Durchmesser verfügen. Ein Lieferant, dessen Hauptkompetenz im Schneiden massiver Baustahlträger liegt, beherrscht möglicherweise nicht vollständig die Mikrotoleranzdynamik, die für 12-mm-Edelstahlrohre in medizinischer Qualität erforderlich ist. Darüber hinaus sollte der ideale Fertigungspartner technische Flexibilität bieten. Dazu gehört die Fähigkeit, kundenspezifische Softwareintegrationen, spezielle Spannfuttermodifikationen und das Fachwissen zur nahtlosen Verknüpfung des Rohrschneiders mit sekundären Automatisierungssystemen bereitzustellen.

Kundendienst und Schulung
Industrielle Schneidausrüstung erfordert eine professionelle Installation und eine gründliche Schulung des Bedieners. Bewerten Sie die After-Sales-Infrastruktur des Herstellers sorgfältig. Stellen Sie sicher, dass sie umfassende Vor-Ort-Schulungen und reaktionsschnellen Ferndiagnose-Support bieten und einen robusten lokalen Ersatzteilbestand unterhalten, um längere Produktionsausfälle zu vermeiden.

Abschluss

Die Auswahl der optimalen Rohrlaserschneidmaschine für die Produktion kleiner Durchmesser erfordert eine strategische Bewertung der Spannfutterpräzision, der geeigneten Laserleistung und der dynamischen Beschleunigung. Wenn Sie über den Schneider selbst hinausgehen und die Maschine als Teil einer integrierten Produktionslinie betrachten – komplett mit automatischer Beladung, intelligenter Sortierung und Inline-Rückverfolgbarkeitsmarkierung –, erzielen Sie den höchstmöglichen ROI.

Sind Sie bereit, Engpässe zu beseitigen und Ihre Mikrofertigungskapazitäten zu skalieren? Ganz gleich, ob Sie eine eigenständige hochpräzise Schneidzelle oder eine vollständig integrierte Produktionslinie mit I/O-fähigen Markierungssystemen für eine lückenlose Rückverfolgbarkeit benötigen, die Wahl der richtigen Hardware ist von größter Bedeutung. Besuchen Sie https://www.hbs-lasers.com, um eine vollständige Palette industrieller Verarbeitungs- und automatisierter Markierungslösungen zu entdecken, die genau auf Ihre Bodenanforderungen zugeschnitten sind.

FAQ

Was ist der minimale Rohrdurchmesser, den eine Standard-Rohrlaserschneidmaschine verarbeiten kann?

Typischerweise sind industrielle Standard-Rohrlasermaschinen für Durchmesser von bis zu 15 mm oder 20 mm ausgelegt. Spezialmaschinen, die speziell für Anwendungen mit kleinen Rohren entwickelt wurden, können jedoch Durchmesser von nur 10 mm oder sogar 8 mm erfolgreich verarbeiten, vorausgesetzt, sie sind mit hochpräzisen elektrischen Servospannfuttern ausgestattet, um eine Materialzerkleinerung zu verhindern.

Kann ein Rohrlaserschneider stark reflektierende Metalle wie Kupfer oder Messing bearbeiten?

Ja. Moderne Faserlaserquellen arbeiten mit einer Wellenlänge (ca. 1064 nm), die von Metallen stark absorbiert wird. Im Gegensatz zur älteren CO2-Technologie können Faserlaser leicht und sicher stark reflektierende Materialien wie Kupfer, Messing und Aluminium schneiden, die häufig in Anwendungen mit kleinem Durchmesser wie HVAC-Spulen und elektrischen Komponenten verwendet werden.

Wie integriere ich die Rückverfolgbarkeitsmarkierung in meinen Rohrschneidprozess?

Durch den Einsatz eines Markierungssystems, das mit I/O-Kommunikationsprotokollen ausgestattet ist, können Ingenieure eine automatisierte Gravurstation direkt über dem Entladeband einrichten. Die SPS des Laserschneiders löst die Markierung aus, wenn das Teil vorbeiläuft, und ermöglicht so eine vollautomatische Datenanwendung ohne zusätzlichen manuellen Arbeitsaufwand oder eine Verlangsamung des primären Schneidzyklus.

Benötige ich einen 6-kW-Laser für Metallrohre mit kleinem Durchmesser?

Normalerweise nein. Wenn die maximale Wandstärke Ihrer Rohre mit kleinem Durchmesser unter 3 mm liegt, ist ein 1,5-kW- bis 3-kW-Faserlaser äußerst effizient. Wenn Sie sich für eine höhere Wattzahl entscheiden, wird sich Ihre Schnittgeschwindigkeit bei dünnen Materialien nicht wesentlich erhöhen, aber sowohl Ihr Anschaffungspreis als auch der laufende Stromverbrauch werden dadurch erheblich in die Höhe getrieben.

Wie verhindern Sie, dass sich beim Schneiden Schlacke in Rohren mit kleinem Durchmesser ansammelt?

Um interne Schlacke (Spritzer) in kleinen Röhrchen zu verhindern, ist eine präzise Steuerung des Hilfsgasdrucks (normalerweise Stickstoff oder Sauerstoff) und die Optimierung der Fokusposition des Lasers erforderlich. Darüber hinaus verwenden einige fortschrittliche Maschinen einen Spritzschutz oder injizieren während des Schneidvorgangs einen feinen Nebel/eine feine Flüssigkeit in das Rohr, um zu verhindern, dass geschmolzenes Metall an der gegenüberliegenden Innenwand haften bleibt.

Wie hoch ist der typische ROI-Zeitrahmen für einen speziellen Röhrenlaser mit kleinem Durchmesser?

Während dies je nach Produktionsvolumen variiert, erzielen die meisten Großserien-Auftragsfertiger innerhalb von 12 bis 18 Monaten einen vollständigen Return on Investment. Dieser schnelle ROI wird durch die Konsolidierung mehrerer mechanischer Schritte (Schneiden, Bohren, Entgraten) in einem Prozess erreicht, was die Arbeitskosten drastisch senkt und Materialausschuss durch fortschrittliche Verschachtelungs- und Multi-Chuck-Designs praktisch eliminiert.
