Tragbare Nadelprägemaschine vs. Laserbeschriftungsmaschine: Was ist besser?

Rückverfolgbarkeit ist für Hersteller nicht mehr nur ein optionales Upgrade. Es bleibt ein entscheidender Auftrag in modernen Industriewerkstätten. Die Anbringung zuverlässiger, dauerhafter Markierungen auf schweren, übergroßen oder unbeweglichen Teilen stellt eine große logistische Hürde dar. Durch die Verlagerung dieser massiven Komponenten kommt es häufig zu völligen Engpässen in den Produktionslinien. Sie müssen das richtige Feldmarkierungstool einsetzen, um einen reibungslosen Betriebsablauf zu gewährleisten.

Hersteller schränken ihre Optionen in der Regel auf zwei Hauptkonkurrenten für die Beschaffung am unteren Ende des Trichters ein. Sie können zwischen einem tragbaren Nadelprägegerät oder einem tragbaren Laserbeschriftungsgerät wählen. Die Entscheidung zwischen beiden wirkt sich direkt auf die Einhaltung gesetzlicher Vorschriften, die Gesamtzykluszeiten und die Sicherheit des Bedieners aus.

Allerdings bietet keine der beiden Technologien in jedem Szenario einen universellen Vorteil. Die richtige Wahl hängt vollständig von den spezifischen Anwendungsvariablen ab. Sie müssen die Härte des Substrats, die Zykluszeitbeschränkungen und die erforderliche Markierungstiefe bewerten. Bei dieser Entscheidung spielen auch die Sicherheitsfunktionen der Anlage eine große Rolle. Dieser Leitfaden hilft Ihnen dabei, diese Faktoren objektiv zu steuern und das richtige Markierungssystem auszuwählen.

Wichtige Erkenntnisse

• Tiefe vs. Kontrast: Tragbare Nadelprägesysteme liefern eine überlegene Tiefe, die für Markierungen erforderlich ist, die einer nachträglichen Beschichtung (Lackierung, Galvanisierung) standhalten müssen, während Laser kontrastreiche, hochauflösende Markierungen liefern, die sich ideal für maschinenlesbare 2D-Codes eignen.
• Sicherheit und Compliance: Handlaser stellen strenge Anforderungen an die optische Sicherheit (Laservorschriften der Klasse 4), während Nadelprägemaschinen über den akustischen Lärm hinaus nur minimale Sicherheitsrisiken mit sich bringen.
• Betriebskosten: Die Nadelprägetechnologie erfordert im Allgemeinen geringere Anfangsinvestitionen (CapEx) mit geringen Kosten für Verbrauchsmaterialien (Ersatz des Stifts), wohingegen tragbare Laser höhere Investitionsausgaben haben, aber im Wesentlichen keine Kosten für Verbrauchsmaterialien verursachen.
• Materialbeschränkungen: Laser bieten eine breitere Materialvielfalt (Metalle, Kunststoffe, Keramik), während das Nadelprägen mechanisch streng auf Metalle und starre Kunststoffe unter einem bestimmten Härteschwellenwert (typischerweise < 62 HRC) beschränkt ist.

Funktionsprinzipien und Geschäftsproblemgestaltung

Der Rückverfolgbarkeitsengpass

Das Bewegen großer Teile kostet Zeit. Es beeinträchtigt die betriebliche Effizienz. Sie verlieren wertvolle Produktionsminuten, wenn Sie schwere Fahrgestelle, Luft- und Raumfahrtkomponenten oder Ölleitungen zu einer stationären Markierungsstation transportieren. Gabelstaplerverkehr erhöht die Gefahren in der Anlage. Die Bereitstellungsbereiche sind mit ausstehenden Beständen überfüllt. Wir empfehlen stattdessen, das Werkzeug direkt zum Teil zu bringen. Tragbare Markierungsgeräte beseitigen diesen schwerwiegenden logistischen Engpass. Damit können Sie Komponenten genau dort serialisieren, wo sie sich befinden.

Mechanik eines Nadelpräger-Markierungssystems

Ein Nadelprägesystem nutzt entweder pneumatische oder elektromechanische Kraft. Es treibt einen gehärteten Hartmetall- oder Diamantstift wiederholt in den Untergrund. Durch diese schnelle Aktion wird das Material verdrängt und es bilden sich tiefe Mikrokrater. Es entfernt oder verbrennt das Material nicht. Durch diesen Prozess entstehen äußerst spannungsarme Markierungen. Sie bewahren die strukturelle Integrität des Metalls. Die Luft- und Raumfahrtindustrie sowie die Ölindustrie bevorzugen diese mechanische Verschiebung für hochbelastete Komponenten.

Mechanik einer Laserbeschriftungsmaschine

Eine Laserbeschriftungsmaschine arbeitet mit einem stark fokussierten Lichtstrahl. Dabei kommt es auf thermische Ablation, Oberflächengravur oder kontrolliertes Tempern an. Der Prozess bleibt völlig berührungslos. Es entsteht eine lokalisierte Wärmezone, die die Materialoberfläche sofort verändert. Wenden Sie niemals physische Gewalt auf die zerbrechliche Komponente an. Es zeichnet sich aus, wenn Sie Präzision ohne mechanische Einwirkung benötigen.

Ausrichtung an Erfolgskriterien

Hersteller müssen strenge Industrieauflagen erfüllen. Automobilhersteller verlangen eine VIN-Kennzeichnung. Diese Stempel müssen tief und unveränderlich bleiben. Verteidigungsunternehmen müssen die MIL-STD-130-Richtlinien für permanente UID-Schilder befolgen. Luft- und Raumfahrtzulieferer verlassen sich auf die AS9100-Standards für die absolute Rückverfolgbarkeit von Komponenten. Sie müssen Ihre Technologieauswahl direkt an diesen regulatorischen Rahmenbedingungen ausrichten. Die Nadelprägung gewährleistet eine tiefe strukturelle Konformität. Laser sorgen für eine einwandfreie maschinenlesbare Präzision.

Wichtige Bewertungsdimensionen: Leistung, Tiefe und Geschwindigkeit

Markieren Sie die Anforderungen an Überlebensfähigkeit und Tiefe

Industriemarkierungen werden oft einer aggressiven Nachbearbeitung unterzogen. Teile werden lackiert, stark verzinkt oder intensiv sandgestrahlt. Eine tragbare Nadelprägemaschine leistet hier hervorragende Dienste. Es erzielt wesentlich tiefe Eindrücke. Je nach Stiftdruck und Materialhärte können Sie Tiefen von 0,5 mm oder mehr erreichen. Diese tiefen Flecken überstehen dicke Pulverbeschichtungsschichten problemlos.

Laser haben in diesem speziellen Bereich große Probleme. Sie erzeugen relativ flache Oberflächengravuren. Abrasive Nachbearbeitungsumgebungen verdecken leicht Lasermarkierungen. Durch Sandstrahlen wird eine oberflächliche Laseroxidschicht häufig vollständig entfernt. Sie sollten Laser vermeiden, wenn Ihre Teile einer harten Nachbearbeitung ausgesetzt sind.

Zykluszeit und Durchsatz

Die Produktionsgeschwindigkeit bestimmt stark die Auswahl der Ausrüstung. Laser bieten einen enormen Geschwindigkeitsvorteil gegenüber mechanischen Systemen. Sie markieren komplexe Vektorlogos fast sofort. Sie generieren in wenigen Millisekunden dichte Data-Matrix-Codes. Die Fertigstellung mehrzeiliger Serientexte dauert nur Bruchteile einer Sekunde.

Nadelprägesysteme arbeiten viel langsamer. Sie können mit realistischen Zykluszeiten von zwei bis vier Zeichen pro Sekunde rechnen. Schriftgröße, Punktdichte und gewünschte Tiefe wirken sich stark auf diesen Wert aus. Sie müssen diesen langsameren Durchsatz berücksichtigen, wenn Sie einen kontinuierlichen Fließbandbetrieb planen.

Lesbarkeit und Lesbarkeit durch maschinelles Sehen

Bildverarbeitungssysteme verfolgen Teile über globale Lieferketten hinweg. Laser sorgen für eine hochauflösende Kantenqualität. Sie erzeugen einen extremen optischen Kontrast. Industriescanner lesen diese dunklen Lasermarkierungen mühelos unter nahezu allen Lichtverhältnissen.

Physischen Nadelprägeabdrücken fehlt der inhärente Farbkontrast. Zum Lesen müssen Sie spezielle Beleuchtungskonfigurationen verwenden. Industrielle DPM-Barcodescanner (Direct Part Mark) erfordern eine mehrachsige Beleuchtung mit geringem Winkel. Diese spezielle Beleuchtung hebt die Schatten hervor, die die Mikrokrater werfen. Das Lesen von Nadelprägecodes erfordert eine viel strengere Umweltkontrolle.

Umsetzungsrealität, Sicherheitsrisiken und Ergonomie

Navigieren in Sicherheit und Einhaltung gesetzlicher Vorschriften

Sie müssen die strengen Sicherheitsvorschriften sorgfältig befolgen. Handlaser der offenen Klasse bringen erhebliche Implementierungsrisiken für Ihre Einrichtung mit sich. Sie fallen streng unter die Laserschutzvorschriften der Klasse 4. Optische Streureflexionen können bei Umstehenden zu sofortigen und dauerhaften Augenschäden führen. Sie müssen zwingend lichtdichte Sicherheitsgehäuse errichten. Bediener benötigen spezielle, wellenlängenspezifische persönliche Schutzausrüstung (PSA). Grundsätzlich benötigen Sie vor Ort einen behördlich bestellten Laserschutzbeauftragten.

Nadelprägesysteme umgehen diese Gefahren vollständig. Sie bieten einen bemerkenswert einfachen Bereitstellungspfad. Sie bergen keinerlei optische Risiken. Ihr größtes Sicherheitsrisiko gilt dem akustischen Lärm. Während des Dauereinsatzes benötigen Bediener möglicherweise nur einen Standard-Gehörschutz. Sie können sie frei in der offenen Werkstatthalle einsetzen, ohne isolierte Sicherheitszellen zu errichten.

Formfaktor und Ergonomie für den Feldeinsatz

Bediener tragen diese Werkzeuge häufig über weitläufige Außenhöfe. Ergonomie hat direkten Einfluss auf die langfristige Produktivität. Sie müssen das Gewicht des Geräts und die Batterielebensdauer sorgfältig vergleichen. Echte Portabilität ist für den Dauereinsatz im Schichtbetrieb von enormer Bedeutung. Schwere Handlasergeräte führen oft zu starker Ermüdung des Bedieners. Sie erfordern manchmal dicke, unhandliche Versorgungskabel, die an eine Basisstation angeschlossen sind.

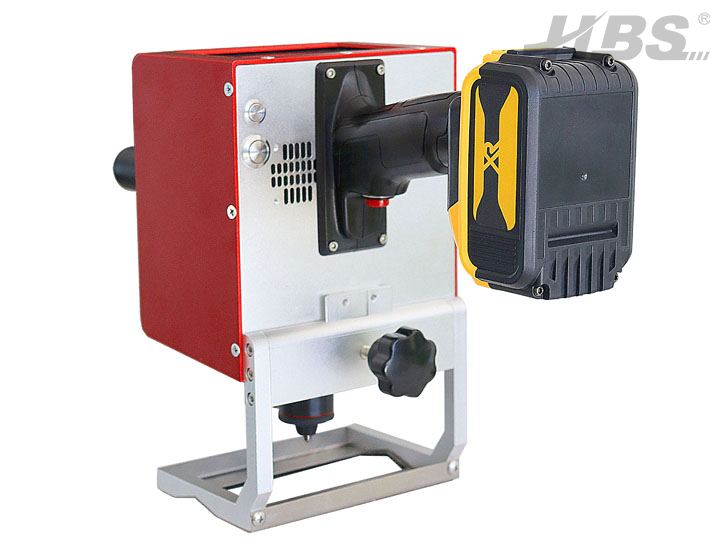

Moderne Nadelprägemaschinen zeichnen sich im Allgemeinen durch ein sehr ausgewogenes und leichtes Design aus. Integrierte Lithium-Ionen-Batteriesysteme verhindern gefährliche Stolperfallen. Sie geben dem Bediener völlige Bewegungsfreiheit. Sie müssen beurteilen, wie einfach Ihre Mitarbeiter das Gerät um komplexe Teilegeometrien herum manipulieren können.

Umweltverträglichkeit

In Produktionsumgebungen entstehen metallischer Staub, dicker Schmutz und starke mechanische Vibrationen. Sie benötigen Ausrüstung, die diesen harten Realitäten standhält. Nadelprägemaschinen zeichnen sich durch eine extreme mechanische Belastbarkeit aus. Ihre geschlossene interne Mechanik gedeiht in rauen, schmutzigen Umgebungen.

Handlaser enthalten hochempfindliche optische Linsen. Schmutzige Partikel in der Luft beeinträchtigen die Laserleistung schnell. Staub, der sich auf der Fokuslinse ablagert, führt dazu, dass der Strahl die Optik selbst verbrennt. Sie müssen Laserlinsen häufig reinigen, um katastrophale Schäden zu vermeiden. In Umgebungen mit starken Vibrationen kann es auch leicht zu einer Fehlausrichtung empfindlicher interner Laserspiegel kommen.

Wartungsskalierbarkeit und Systemintegration

Verwalten von Hardware-Wartungszyklen

Jedes Industriewerkzeug erfordert spezifische, dokumentierte Wartungsroutinen. Nadelprägemaschinen sind auf physische, verschleißbedingte Verbrauchsmaterialien angewiesen. Die gehärtete Hartmetall- oder Diamantnadel nutzt sich mit der Zeit ab. Sie müssen es regelmäßig austauschen, um eine gleichbleibende Markierungstiefe aufrechtzuerhalten. Der Austauschvorgang dauert nur wenige Minuten. Es ist keine spezielle technische Ausbildung erforderlich.

Ganz anders funktionieren Festkörperfaserlaserquellen. Die Kernemissionsquelle ist grundsätzlich wartungsfrei. Hersteller bewerten Faserlasermodule häufig mit einer Dauerbetriebsdauer von 100.000 Stunden. Allerdings stellen körperliche Unfälle ein großes betriebliches Risiko dar. Wenn ein Bediener den Laserkopf fallen lässt, zerbricht die interne Optik. Der Austausch dieser empfindlichen Linsen erfordert eine umfangreiche Neukalibrierung im Werk und erhebliche Ausfallzeiten.

Software- und Integrationsökosysteme

Moderne Rückverfolgbarkeit hängt in hohem Maße von einer genauen, automatisierten Datenübertragung ab. Sie müssen diese Markierungssysteme in Ihre Unternehmenssoftwarearchitektur integrieren. Die meisten modernen Anlagen nutzen ERP- oder MES-Plattformen für die automatisierte Teileserialisierung.

Beide Technologien bieten robuste Integrationsökosysteme. Moderne Steuerungen verarbeiten dynamische Seriennummern, Schichtcodes und Datumszeichenfolgen automatisch. Durch eine zentrale Datenbanksteuerung können Sie kostspielige Doppelmarkierungen verhindern. Suchen Sie nach Maschinen, die nahtlose Wi-Fi-, Bluetooth- oder PROFINET-Konnektivität bieten. Dadurch wird sichergestellt, dass Ihre Außendienstmitarbeiter immer die richtigen Markierungsdaten direkt von Ihren zentralen Servern abrufen.

Auswahllogik: Welches System passt zu Ihrem Betrieb?

Wählen Sie ein tragbares Nadelprägegerät, wenn:

• Ihre Teile werden einer aggressiven Nachbearbeitung wie Nasslackierung, Feuerverzinkung oder Kugelstrahlen unterzogen.
• Eine dauerhafte, umfassende strukturelle Rückverfolgbarkeit ist durch Standards der Automobil- oder Schwerindustrie (z. B. VIN-Einprägung) gesetzlich vorgeschrieben.
• Die primäre Betriebsumgebung ist rau, im Freien, stark verschmutzt oder anfällig für starke Vibrationen.
• Die Vermeidung strenger Lasersicherheitsprotokolle der Klasse 4 hat für Ihr Facility-Management-Team hohe Priorität.
• Bediener müssen extrem schwere Komponenten kennzeichnen, die nicht einfach in eine geschlossene Sicherheitszelle bewegt werden können.

Wählen Sie ein tragbares Laserbeschriftungsgerät, wenn:

• Sie benötigen UID- und Data-Matrix-Codes mit hoher Auflösung, hohem Kontrast oder hoher Dichte zum sofortigen Scannen.
• Sie müssen neben Ihren Standardmetallteilen auch Nichtmetalle wie starre Kunststoffe, Polymere oder Verbundwerkstoffe kennzeichnen.
• Ihre geforderte Produktionsgeschwindigkeit erfordert extrem kurze Taktzeiten im Sekundenbruchteil.
• Das Bauteil ist sehr zerbrechlich, dünnwandig oder verformt sich leicht durch physische Einwirkung.
• Sie möchten die Wartungsaufgabe des routinemäßigen Austauschs abgenutzter mechanischer Tasterstifte vermeiden.

Abschluss

Bei der Auswahl der richtigen Markierungsausrüstung kommt es darauf an, einen grundlegenden Kompromiss zu verstehen. Sie müssen die Notwendigkeit einer tiefen, robusten mechanischen Einwirkung mit einer schnellen, kontrastreichen optischen Ablation in Einklang bringen. Die Nadelprägetechnologie garantiert, dass Ihre Markierungen den härtesten Nachbearbeitungsumgebungen standhalten. Die Lasertechnologie bietet unübertroffene Geschwindigkeit und unglaubliche ästhetische Präzision.

Ihre Produktionsumgebung, die Verarbeitungsschritte nach dem Stempeln und die Sicherheitsinfrastruktur der Anlage sollten Ihre endgültige Beschaffungsentscheidung bestimmen. Verlassen Sie sich nicht nur auf Datenblätter. Wir empfehlen dringend, eine strenge Probentestphase einzuleiten. Senden Sie Ihre spezifischen Substratmaterialien an den von Ihnen ausgewählten Anbieter. Messen Sie objektiv die resultierende Tiefe, die Lesbarkeit des Bildverarbeitungssystems und die tatsächliche Zykluszeit, bevor Sie den Kauf Ihrer Ausrüstung abschließen.

FAQ

F: Wie tief kann ein tragbares Nadelprägegerät im Vergleich zu einem Laser stempeln?

A: Ein Nadelprägesystem erreicht eine erhebliche Tiefe, die von 0,1 mm bis zu 0,5 mm oder mehr reicht. Diese Tiefe hängt stark vom pneumatischen Druck und der Untergrundhärte ab. Laser erzielen im Allgemeinen sehr flache Markierungen, typischerweise weniger als 0,1 mm. Das Erreichen tieferer Gravuren mit einem tragbaren Laser erfordert mehrere langsame Durchgänge, was zu erheblichen Produktionsengpässen führt.

F: Sind handgeführte Laserbeschriftungsgeräte sicher für den Einsatz in der offenen Werkstatt?

A: Ohne strenge Vorsichtsmaßnahmen sind sie für den offenen Gebrauch nicht sicher. Handlaser mit offenem Strahl sind Geräte der Klasse 4. Sie erfordern eine strenge OSHA- und FDA-Konformität. Sie müssen spezielle lichtdichte Gehäuse verwenden. Bediener und Umstehende müssen eine wellenlängenspezifische Schutzbrille tragen, um dauerhafte Netzhautschäden durch Streureflexionen zu vermeiden.

F: Kann ein Nadelprägesystem maschinenlesbare QR- oder Data-Matrix-Codes erstellen?

A: Ja, sie können durchaus 2D-Codes erstellen. Allerdings sind für deren Lektüre besondere Voraussetzungen erforderlich. Beim Einrichten müssen Sie auf einen präzisen Punktabstand achten. Sie benötigen außerdem spezielle DPM-Barcodescanner (Direct Part Mark), die mit einer Beleuchtung mit geringem Winkel ausgestattet sind, um die physischen Schatten der Mikrokrater erfolgreich lesen zu können.

F: Wie hoch ist die maximale Materialhärte, die eine Nadelprägemaschine markieren kann?

A: Nadelprägesysteme unterliegen aufgrund der Materialhärte strengen mechanischen Einschränkungen. Sie erreichen typischerweise einen Höchstwert von etwa 60 bis 62 HRC (Rockwell-Härteskala). Wenn Sie ultragehärtete Werkzeugstähle, Titanlegierungen für die Luft- und Raumfahrtindustrie oder Vollhartmetalle kennzeichnen müssen, sollten Sie stattdessen eine Laserbeschriftungsmaschine verwenden.
