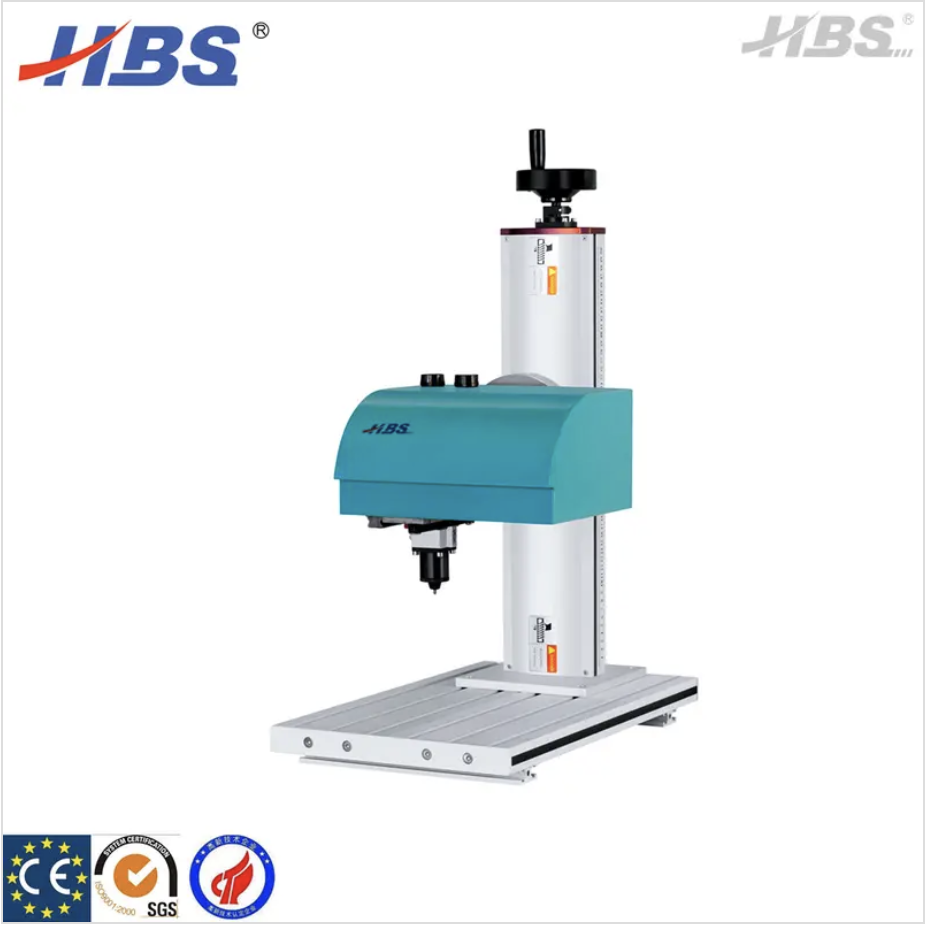

Was ist eine pneumatische Markiermaschine und wie markiert sie Metallteile?

Die moderne Fertigung erfordert eine permanente und unveränderliche Bauteilrückverfolgbarkeit über alle Produktionsstufen hinweg. Von Fahrzeugidentifikationsnummern (VINs) bis hin zu komplexen DataMatrix-Codes bleibt eine zuverlässige Teileverfolgung absolut entscheidend. Raue Industrieumgebungen zerstören leicht oberflächliche Etiketten. Flache Gravuren verblassen bei starker Beanspruchung oft. Hersteller lösen dieses Problem, indem sie Druckluft und elektromechanische Steuerungen kombinieren. Durch diese Synergie werden hochfrequente, tiefe Eindrücke auf extrem harten Untergründen erreicht.

Beschaffungs- und Produktionsteams müssen diese Systeme einer strengen Bewertung unterziehen. Eine robuste pneumatische Markierungsmaschine sorgt für lebenslange Lesbarkeit kritischer Bauteile. Aufgrund der Fabrikbedingungen sind die Geräte Staub, Vibrationen und extremen Temperaturen ausgesetzt. Sie müssen ein Gerät wählen, das für diese anspruchsvollen Umgebungen gebaut ist.

Wir werden die grundlegenden mechanischen Prinzipien untersuchen, die diese Industriegeräte antreiben. Sie werden verstehen, wann Sie luftbetriebene Technologie gegenüber elektrischen Alternativen bevorzugen sollten. Wir decken auch praktische Umsetzungsrisiken ab. Abschließend erfahren Sie, welche genauen technischen Spezifikationen Sie vor Ihrem nächsten Kauf von Investitionsgütern benötigen.

Wichtige Erkenntnisse

• Eine pneumatische Markierungsmaschine nutzt Druckluft, um einen Hartmetall- oder Diamantstift anzutreiben und so tiefe, dauerhafte, spannungsfreie Mikropunkte auf Metall zu erzeugen.
• Ideal für schwere Industrieanwendungen, bei denen tiefe Markierungen erforderlich sind, die die Bearbeitung nach dem Markieren (Verzinken, Lackieren, Sandstrahlen) überstehen.
• Erfordert eine konstante, trockene Druckluftversorgung und eine stabile Befestigung, wodurch es weniger tragbar ist als rein elektrische Alternativen, aber überlegen in der Markierungstiefe und -geschwindigkeit.

Die Betriebsmechanik: Wie eine pneumatische Nadelprägemaschine funktioniert

Der Kernmechanismus

Präzision beruht auf synchronisierten mechanischen Bewegungen. XY-Schrittmotoren übernehmen die exakte Positionierung des Markierkopfes. Ein spezieller Pneumatikzylinder sorgt für die nötige Schlagwirkung. Wir klassifizieren diesen Aufbau als pneumatische Nadelprägemaschine . Die Schrittmotoren gleiten entlang industrieller Linearführungsschienen. Sie bewegen den Schlagkopf auf präzise Koordinaten. Der Pneumatikzylinder führt derweil kontrollierte vertikale Schläge aus. Durch dieses Zusammenspiel entstehen höchst präzise Charaktere. Es bildet problemlos komplexe Logos oder alphanumerische Sequenzen.

Stiftbetätigung

Als primäre Antriebskraft fungiert der geregelte Luftdruck. Druckluft drückt einen Vollhartmetallstift nach unten. Es trifft hunderte Male pro Sekunde auf den Untergrund. Eine robuste Rückholfeder zieht den Stift sofort nach oben zurück. Diese schnelle Schwingung erzeugt kontinuierliche Linien aus tiefen Mikropunkten. Bediener passen den einströmenden Luftdruck an, um die Aufprallkraft zu verändern. Höherer Druck führt zu tieferen Markierungen. Bei geringerem Druck entstehen feinere und hellere Vertiefungen.

Substratinteraktion

Diese Geräte schneiden oder entfernen kein Rohmaterial. Stattdessen induzieren sie eine lokale plastische Verformung. Der gehärtete Stift verdrängt das Metall nach unten und außen. Dadurch bleibt die strukturelle Integrität des Bauteils erhalten. Es entstehen niemals Spannungsspitzen oder mikroskopische Risse. Luft- und Raumfahrt- und Automobilnormen erfordern diese spezielle zerstörungsfreie Methode. Es bewahrt die Ermüdungsfestigkeit kritischer tragender Teile.

Synergie des Steuerungssystems

Als zentrales Gehirn fungiert eine CNC- oder Mikroprozessorsteuerung. Es übersetzt digitale CAD-Dateien oder Textzeichenfolgen in physische Aktion. Der Controller bestimmt die genaue Zeitsteuerung der Luftventile. Gleichzeitig werden die exakten XY-Motorkoordinaten berechnet. Diese Synergie sorgt für perfekte Punktabstände. Für maschinenlesbare 2D-Codes bleibt ein konsistenter Punktabstand von entscheidender Bedeutung. Moderne Steuerungen passen sich automatisch an gekrümmte Oberflächen an. Sie sorgen für eine gleichmäßige Tiefe auch bei unebenen Bauteilgeometrien.

Häufige Fehler:

• Betrieb des Geräts ohne speziellen Luftregler.
• Die Verwendung verschlissener Rückholfedern führt zu einem langsamen Zurückziehen des Stifts.
• Ignorieren der täglichen Kalibrierung der XY-Schrittmotoren.

Geschäftsproblemgestaltung: Wann sollte eine pneumatische Lösung spezifiziert werden?

Das Rückverfolgbarkeitsmandat

In der modernen Schwerindustrie gelten strenge Compliance-Anforderungen. Die Luft- und Raumfahrtindustrie, die Automobilindustrie sowie die Öl- und Gasbranche erfordern eine fehlerfreie Komponentenverfolgung. Teile sind oft jahrzehntelang extremer Reibung und rauem Wetter ausgesetzt. Markierungen müssen auch nach 30-jährigem Tragen einwandfrei lesbar bleiben. Eine industrielle Metallteilmarkierungsmaschine gewährleistet diese lebenslange Lesbarkeit. Bei routinemäßigen Sicherheitsaudits verlassen sich Inspektoren auf diese tiefen Markierungen. Werden keine lesbaren Seriennummern bereitgestellt, kommt es oft zum Stillstand ganzer Produktionslinien. Aufsichtsbehörden verhängen hohe Geldstrafen für nicht rückverfolgbare Komponenten.

Überwindung von Einschränkungen bei der Nachbearbeitung

Die Fertigung endet selten an der Markierungsstation. Teile unterliegen häufig einer aggressiven Weiterverarbeitung. Sie sind einer Pulverbeschichtung, einer Feuerverzinkung oder einer intensiven Wärmebehandlung ausgesetzt. Flache Lasergravuren scheitern in diesen Phasen oft. Schwere Industriebeschichtungen füllen oberflächliche Flecken sofort aus. Durch das Sandstrahlen werden leichte Oberflächenätzungen vollständig abgetragen. Die pneumatische Tiefe garantiert, dass die Seriennummer sichtbar bleibt. Die tiefen kugelförmigen Vertiefungen überdauern dicke Schichten Industriefarbe. Sie bleiben auch nach aggressiven chemischen Bädern lesbar.

Anforderungen an die Zykluszeit

Produktionslinien mit hohem Volumen erfordern eine enorme Betriebsgeschwindigkeit. Herkömmliche Metallprägungen sind schnell, es mangelt ihnen jedoch an der Flexibilität variabler Daten. Sie können nicht zwischen jedem einzelnen Teil eine physische Stempelplatte austauschen. Elektrisches Strahlen bietet Datenflexibilität. Allerdings fehlt ihm die hohe Schlaggeschwindigkeit, die für eine Tiefengravur erforderlich ist. Pneumatiksysteme liefern Dauerleistung. Sie treffen schnell auf Metall, ohne zu überhitzen. Dadurch bleibt die Montagelinie ohne kostspielige Engpässe in Bewegung.

Best Practices für Leitungen mit hohem Volumen:

1. Integrieren Sie Barcode-Scanner, um serielle Daten direkt an den Markierer zu übertragen.
2. Verwenden Sie automatisierte Teilezuführrutschen, um die manuelle Handhabungszeit zu reduzieren.
3. Implementieren Sie Doppelkopf-Pneumatiksysteme für außergewöhnlich große Zeichenfolgen.

Pneumatisch vs. elektrisch: Bewertung der richtigen Metallteil-Markierungsmaschine

Markierungstiefe und -kraft

Pneumatische Systeme liefern eine unglaublich hohe Schlagkraft. Sie können diese Kraft einfach mit einem einfachen Luftdruckregler einstellen. Sie erzielen tiefe Markierungen, die für sehr harte Metalle geeignet sind. Sie markieren problemlos Untergründe bis 62 HRC. Elektrische Versionen basieren vollständig auf der Stärke der elektromagnetischen Spule. Sie erzeugen deutlich weniger Abwärtskraft. Elektrische Geräte eignen sich besser für flache, präzise Markierungen. Sie eignen sich hervorragend für empfindliche oder dünnwandige Bauteile.

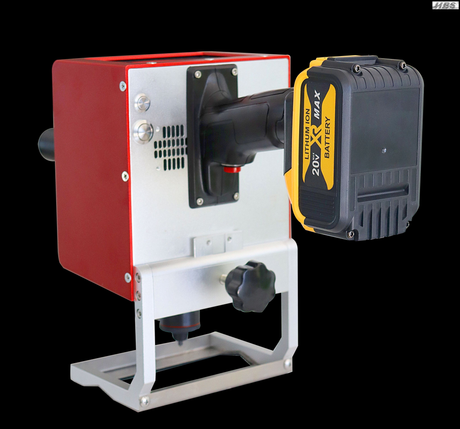

Umwelt- und Versorgungsabhängigkeiten

Druckluftwerkzeuge erfordern eine spezielle, regulierte Werkstattluftversorgung. Sie benötigen Luftschläuche, was sie etwas weniger mobil macht. Sie tolerieren jedoch problemlos schmutzige Umgebungen mit starken Vibrationen. Metallstaub und Schneidflüssigkeiten haben keinen Einfluss auf Pneumatikzylinder. Elektrische Geräte benötigen lediglich eine Standardsteckdose. Sie bieten eine hohe Portabilität im gesamten Produktionsbereich. Dennoch bleiben sie empfindlich gegenüber extremen industriellen Schadstoffen. Feiner Metallstaub kann elektromagnetische Spulen kurzschließen.

Wartungskosten und Verschleiß

Bei pneumatischen Einheiten ist der mechanische Verschleiß an der Schlagachse geringer. Die Druckluft wirkt als natürlicher Stoßdämpfer. Dieses Luftpolster schützt die inneren Komponenten vor heftigem Rückstoß. Sie sind jedoch weiterhin sehr anfällig für Feuchtigkeit in der Luftleitung. Elektrische Einheiten stehen vor anderen Herausforderungen. Sie bergen ein höheres Risiko eines internen Spulendurchbrennens. Kontinuierliche, tiefe Markierungsanwendungen führen bei Elektromodellen häufig zu mechanischer Ermüdung.

Vergleich der Gerätespezifikationen

Implementierungsrealitäten und Integrationsrisiken

Anforderungen an die Luftqualität

Die pneumatische Zuverlässigkeit hängt vollständig von der Luftqualität ab. Feuchtigkeitsabscheider und Inline-Öler sind absolut unverzichtbar. Wasser in Druckluftleitungen ist die Ursache für die meisten Ausfälle von Pneumatikventilen. Im Inneren der empfindlichen Wegeventile bildet sich Rost. Saubere, trockene Luft verlängert die Lebensdauer der Geräte erheblich. Installieren Sie einen speziellen Adsorptionstrockner in der Nähe der Markierungsstation. Überprüfen Sie Ihre Filterschüsseln täglich. Lassen Sie angesammeltes Wasser vor Beginn jeder Produktionsschicht ab.

Vibration und Befestigung

Eine starre Teilespannung ist eine absolute Notwendigkeit. Der Schlagbolzen überträgt enorme kinetische Energie in das Teil. Eine schlechte Befestigung absorbiert diese Aufprallenergie. Das Teil prallt vom Stift ab. Dies führt zu oberflächlichen, völlig unleserlichen Zeichen. Es führt außerdem zu einer übermäßigen seitlichen Belastung des Stifts. Befestigen Sie Ihre Komponenten sicher mit Kniehebelspannern oder maßgeschneiderten pneumatischen Schraubstöcken. Beseitigen Sie jegliches vertikale und horizontale Spiel, bevor Sie den Zyklus starten.

Akustisches Management

Schnelles Auftreffen auf Metall erzeugt hohe Dezibelpegel. Sie müssen diese akustische Ausgabe proaktiv angehen. Eine längere Exposition führt zu Ermüdung des Bedieners und zu Hörschäden. Setzen Sie strenge Strategien zur Lärmminderung um. Bauen Sie Schallschutzgehäuse um automatisierte Markierstationen. Fordern Sie die Bediener auf, einen geeigneten Gehörschutz zu tragen. Dadurch wird die strikte Einhaltung der OSHA- und gesetzlichen Vorschriften in der Werkstatt sichergestellt. Schwere Gusseisenbefestigungen tragen außerdem dazu bei, übermäßige akustische Resonanz zu absorbieren.

Software- und SPS-Integration

Moderne intelligente Fabriken erfordern nahtlose automatisierte Datenflüsse. Bewerten Sie die Kommunikationsprotokolle des Markierers gründlich. Es muss automatisierte Serialisierungsdaten direkt akzeptieren. Achten Sie auf RS232-, Ethernet/IP- oder Profinet-Kompatibilität. Durch die direkte Integration aus einem Fabrik-ERP oder MES werden menschliche Fehler vermieden. Bediener sollten Seriennummern niemals manuell eingeben. Manuelle Eingaben führen zu katastrophalen Fehlern bei der Rückverfolgbarkeit. Der Controller muss Daten direkt aus der zentralen Datenbank abrufen.

Best Practices für die Softwareintegration:

• Testen Sie Ihre Netzwerklatenz, bevor Sie das System einsetzen.
• Stellen Sie sicher, dass der Controller die automatische Datums- und Uhrzeitcodierung unterstützt.
• Richten Sie eine doppelte Datenprotokollierung ein, um jeden erfolgreichen Markierungszyklus zu verfolgen.

Auswahllogik: Vor dem Kauf einzufordernde Spezifikationen

Markierungsfenster (XY-Bereich)

Passen Sie den Platzbedarf der Maschine an die größte erforderliche Textzeichenfolge an. Berücksichtigen Sie sorgfältig die Geometrie des physischen Teils. Sie möchten vermeiden, dass das Teil mitten im Zyklus neu positioniert wird. Eine Neupositionierung führt zu schwerwiegenden Ausrichtungsfehlern. Ein Standardfenster mit den Maßen 100 mm x 150 mm passt zu den meisten Kfz-Tags. Bei massiven Rohrflanschen ist möglicherweise eine Markierungsfläche von 300 mm x 200 mm erforderlich. Kaufen Sie immer ein etwas größeres Fenster als Ihr aktueller Mindestbedarf.

Stiftkonfiguration

Geben Sie den genauen Stiftwinkel und das Kernmaterial an. Ein 90°-Hartmetallstift eignet sich hervorragend für den allgemeinen Gebrauch. Es erstellt gut lesbare Zeichen in Standardbreite. Ein 120°-Stift eignet sich für extrem harte Metalle. Der größere Winkel verhindert, dass die empfindliche Spitze bei starkem Druck zerbricht. Stifte mit Diamantspitze bieten eine längere Lebensdauer, kosten aber deutlich mehr. Wählen Sie basierend auf der gewünschten Zeichenauflösung und dem täglichen Produktionsvolumen.

Controller-Unabhängigkeit

Bewerten Sie die täglichen Betriebseinstellungen sorgfältig. Benötigt die Maschine einen dedizierten Windows-PC in der Werkstatt? Gewerbliche PCs versagen häufig in staubigen, nicht klimatisierten Umgebungen. Windows-Updates können laufende Produktionsabläufe plötzlich unterbrechen. Ein robuster, eigenständiger Touchscreen-Controller sorgt für eine deutlich höhere Zuverlässigkeit. Diese industriellen Schnittstellen widerstehen Öl, Staub und starken Stößen. Sie starten sofort und führen dedizierte, absturzsichere eingebettete Software aus.

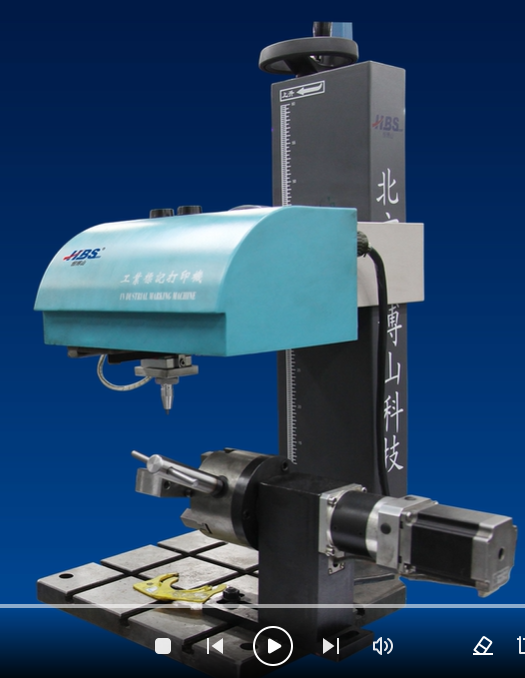

Kompatibilität der Drehachsen

Zylindrische Teile erfordern eine hochspezialisierte Handhabung. Auf einem flachen Tisch können Sie ein rundes Rohr nicht genau markieren. Stellen Sie fest, ob der Lieferant modulare Drehspannfutter anbietet. Diese benötigen Sie unbedingt zum Markieren von Rohren, Flanschen oder Motorwellen. Die Steuerung muss die Drei-Achsen-Interpolation unterstützen. Das Teil muss gleichzeitig mit der Bewegung des XY-Kopfes gedreht werden. Dadurch bleibt der Stift jederzeit perfekt senkrecht zur gekrümmten Oberfläche.

Häufige Fehler beim Kauf:

1. Es wurde versäumt, die tatsächlichen Produktionsmuster vor dem Kauf zu testen.
2. Ignorieren des maximalen Höhenabstands, der für sperrige Teile erforderlich ist.
3. Vergessen, die Verfügbarkeit des technischen Supports vor Ort zu überprüfen.

Abschluss

Die Investition in zuverlässige Rückverfolgbarkeitsgeräte schützt Ihre Marke und stellt die Einhaltung gesetzlicher Vorschriften sicher. Die Entscheidung, sich für pneumatische Technologie zu entscheiden, hängt stark von Ihrer Umgebung ab. Sie müssen der Markierungstiefe, der Betriebsgeschwindigkeit und der Haltbarkeit Vorrang vor der einfachen Tragbarkeit geben. Luftbetriebene Systeme liefern die intensive Wirkung, die für eine dauerhafte Identifizierung erforderlich ist.

Bevor Sie Ihren Beschaffungsprozess abschließen, führen Sie einen physischen Probenmarkierungstest durch. Versenden Sie genau Ihre Produktionssubstrate an den Hersteller. Bewerten Sie die resultierenden Noten erst, nachdem alle nachgelagerten Endbearbeitungsprozesse abgeschlossen sind. Überprüfen Sie die Lesbarkeit nach dem Lackieren, Verzinken oder Wärmebehandeln. Implementieren Sie starre Befestigungen und saubere Luftfiltration, um jahrzehntelange einwandfreie Leistung zu gewährleisten.

FAQ

F: Wie hoch ist die maximale Metallhärte, die eine pneumatische Markiermaschine gravieren kann?

A: Diese Hochleistungsgeräte markieren normalerweise Metalle mit einer Härte von bis zu 60–62 HRC. Sie verwenden spezielle Stifte mit Hartmetall- oder Diamantspitze, um in harte Substrate einzudringen. Wenn Ihr Material 62 HRC überschreitet, benötigen Sie wahrscheinlich stattdessen ein industrielles Lasermarkierungssystem.

F: Welcher Luftdruck in PSI/Bar ist normalerweise für den Betrieb erforderlich?

A: Die meisten Maschinen arbeiten effizient zwischen 30 und 90 PSI (2 bis 6 Bar). Konstanz ist weitaus wichtiger als maximaler Druck. Sie müssen einen speziellen Inline-Regler installieren, um Druckspitzen zu vermeiden, die zu ungleichmäßigen Zeichentiefen führen.

F: Wie oft muss der Hartmetallstift ausgetauscht oder nachgeschärft werden?

A: Die Lebensdauer des Stifts hängt stark von der Härte des Untergrunds, dem täglichen Markierungsvolumen und den Druckeinstellungen ab. Bei der Massenproduktion von Stahl kann ein Stift drei bis sechs Monate halten. Bei weicherem Aluminium kann ein einzelner Stift mehrere Jahre halten, bevor er ersetzt werden muss.

F: Kann ein pneumatischer Markierer 2D-DataMatrix-Codes erstellen?

A: Ja, sie generieren problemlos maschinenlesbare 2D-DataMatrix-Codes. Dafür sind hochauflösende Schrittmotoren und eine präzise Luftregulierung erforderlich. Der Controller platziert sorgfältig einzelne Mikropunkte, um die für Barcode-Scanner erforderlichen geometrischen Muster zu bilden.
