Wofür wird eine tragbare Nadelprägemaschine bei der Metallcodierung verwendet?

Die industrielle Rückverfolgbarkeit stellt eine enorme logistische Herausforderung in den globalen Lieferketten dar. Wenn Metallkomponenten zu groß, zu schwer oder zu integriert sind, um zu einer stationären Markierungsstation transportiert zu werden, muss die Markierungsausrüstung direkt zum Teil gelangen. Sie können einen fertig montierten Motorblock oder ein massives Rohrleitungsventil nicht einfach zu einem Tischgravierer transportieren. Hersteller benötigen einen Basisstandard für eine dauerhafte, revisionssichere Metallkodierung. Wir sehen diese strikte Notwendigkeit bei Fahrzeugidentifikationsnummern (VINs), Chargencodes und Data-Matrix-Codes, die in außergewöhnlich rauen Umgebungen eingesetzt werden. Sie benötigen Rückverfolgbarkeitsmarkierungen, die Rost, extreme Hitze und starke Chemikalieneinwirkung überstehen.

In diesem Artikel wird genau beschrieben, wo die tragbare Nadelprägetechnologie in diesen anspruchsvollen Industrieszenarien herausragt. Wir werden untersuchen, wie das Gerät im Vergleich zu alternativen Markierungsmethoden auf dem Markt abschneidet. Außerdem erfahren Sie, wie Sie eine tragbare Nadelprägemaschine für den Einsatz in Unternehmen genau bewerten. Wenn Sie diese Grundprinzipien verstehen, können Sie eine zuverlässige und dauerhafte Rückverfolgbarkeit Ihrer größten Vermögenswerte sicherstellen.

Wichtige Erkenntnisse

• Tragbare Nadelprägemaschinen zeichnen sich dadurch aus, dass sie tiefe, dauerhafte Markierungen erzeugen, die Nachbehandlungen wie Lackieren, Verzinken oder Sandstrahlen überstehen.
• Sie sind der Industriestandard für die Kennzeichnung schwerer, unbeweglicher Komponenten in Branchen wie Öl und Gas, Luft- und Raumfahrt sowie der Schwerindustrie.
• Nadelprägegeräte sind zwar langsamer als tragbare Laser, bieten aber eine überlegene Haltbarkeit in rauen Umgebungen und erfordern im Allgemeinen geringere Anfangsinvestitionen (CAPEX).
• Bei der Evaluierung einer Einheit muss die Tragbarkeit (Batterie/elektrisch) mit den Anforderungen an die Markierungstiefe (oftmals pneumatischer Antrieb erforderlich) und die Softwareintegration für die automatisierte Serialisierung in Einklang gebracht werden.

Der Kernmechanismus: Wie ein tragbares Nadelprägegerät Metall dauerhaft verändert

Das Verständnis der Physik hinter einem tragbaren Nadelprägegerät hilft zu klären, warum es nach wie vor ein Grundnahrungsmittel für die Industrie ist. Der Prozess fällt in die Kategorie Direct Part Marking (DPM). DPM-Methoden gravieren Daten direkt auf das Substrat, anstatt ein oberflächliches Etikett oder Etikett anzubringen.

Prinzipien der direkten Teilemarkierung (DPM).

Die Maschine arbeitet mit einem äußerst langlebigen Stift. Hersteller fertigen diesen Stift normalerweise aus Wolframkarbid oder Industriediamant. Ein elektromechanischer Magnet oder ein pneumatischer Luftimpuls treibt diesen Stift mit hoher Geschwindigkeit auf und ab. Wenn der Stift auf das Metall trifft, hinterlässt er eine präzise Reihe überlappender Mikrokrater. Die Software steuert die Motoren der X-/Y-Achse, um diese Punkte in lesbare alphanumerische Zeichen, Logos oder 2D-Data-Matrix-Codes umzuwandeln.

1. Der Bediener positioniert den Markierkopf sicher auf der Metalloberfläche.
2. Der Controller übersetzt die eingegebenen Daten in exakte X/Y-Koordinatenpfade.
3. Der Antriebsmechanismus feuert den Stift schnell ab und verdrängt beim Aufprall das Metall.
4. Die Maschine vervollständigt das Muster und hinterlässt einen permanent eingerückten Code.

Kaltumformung vs. Wärmeeinflusszonen (WAZ)

Im Gegensatz zu Lasergravuren basiert die Nadelprägetechnologie vollständig auf der Kaltbearbeitung. Der Stift verdrängt das Metall physisch durch plastische Verformung. Es wird kein Material abgetragen. Noch wichtiger ist, dass es keine Wärme erzeugt. Lasersysteme schmelzen oder verdampfen die Oberfläche und erzeugen so eine Wärmeeinflusszone (HAZ). Eine HAZ kann die lokale metallurgische Struktur verändern. Dies führt häufig zu thermischer Belastung oder Materialverhärtung. Die Luft- und Raumfahrtindustrie sowie der Bauingenieurwesen setzen strenge Compliance-Regeln durch, die eine thermische Belastung kritischer tragender Teile verbieten. Durch die Kaltumformung wird dieser strukturelle Kompromiss vollständig vermieden.

Tiefe und Haltbarkeit

Der Hauptvorteil dieses Mechanismus ist die Markierungstiefe. Mit einem standardmäßigen tragbaren Gerät können je nach Metallhärte und gewählter Antriebsleistung Tiefen von 0,01 mm bis 0,5 mm erreicht werden. Tiefe Eindrücke sorgen dafür, dass der Code auch nach starker mechanischer Beanspruchung perfekt lesbar bleibt. Darüber hinaus können Sie dicke Schichten Pulverbeschichtung, Industriefarbe oder Verzinkung auf die Markierung auftragen. Die tiefen Krater bleiben durch die Schutzschichten sichtbar und scannbar.

Primäre industrielle Anwendungen für Metallcodierungs-Markierungsmaschinen

Die Schwerindustrie verlässt sich stark auf die Robustheit einer Metallcodierungs-Markierungsmaschine . Wenn Teile nicht in einen Reinraum transportiert werden können, muss die Technologie in der Werkstatt überleben. Wir sehen vier große Sektoren, die diese Ausrüstung täglich nutzen.

Schwermaschinen- und Automobilbau

Automobilmontagelinien und Schwermaschinenfabriken erfordern absolute Rückverfolgbarkeit. Bediener verwenden tragbare Einheiten, um massive Fahrgestellrahmen, gegossene Motorblöcke und große Getriebegehäuse direkt am aktiven Montageband zu markieren.

• Hauptanwendung: Stempeln von Fahrzeugidentifikationsnummern (VINs) und wichtigen Seriennummern.
• Spezifische Anforderung: Codierung mit extrem hoher Tiefe. Gesetzliche Vorschriften verlangen, dass Fahrgestellnummern auch nach jahrzehntelanger Abnutzung, Rost oder Unfallschäden lesbar bleiben.

Öl-, Gas- und Pipeline-Infrastruktur

Anlagen im Energiesektor arbeiten in einigen der brutalsten Umgebungen der Welt. Techniker kodieren Ventile, Rohrflansche und Druckbehälter vor Ort oder auf Offshore-Bohrinseln.

• Kernanwendung: Anlagenkennzeichnung vor Ort und Rückverfolgbarkeit von Wartungsarbeiten.
• Spezifische Anforderung: Schwere Oberflächenkorrosion überstehen. Markierungen müssen aggressiven Sandstrahlverfahren und schweren schützenden Epoxidbeschichtungen in Marinequalität standhalten, ohne dass die Lesbarkeit verloren geht.

Luft- und Raumfahrt und Verteidigung (Low-Stress-Markierung)

Luftfahrtkomponenten sind enormem Druck und Vibrationen ausgesetzt. Ein normaler tiefer Kratzer könnte zu einem Spannungsbruch führen. Die Luft- und Raumfahrtindustrie verwendet spezielle Nadelprägetechniken mit geringer Belastung.

• Hauptanwendung: Markierung von Turbinenschaufeln, Fahrwerken und strukturellen Rumpfkomponenten.
• Spezifische Anforderung: Strikte Einhaltung von Compliance-Standards wie AS9132. Die Maschine verändert den Punktabstand und den Stiftwinkel. Dadurch entstehen abgerundete Eindrücke, die Mikrorisse verhindern und gleichzeitig die Teileintegrität bewahren.

Baustahl und Bauwesen

Bevor Bautrupps ein Hochhaus oder eine Brücke errichten, muss jeder Stahlträger genau identifiziert werden.

• Hauptanwendung: Markierung von I-Trägern, Trägern und Strukturplatten vor dem Versand.
• Besondere Anforderung: Die Markierung muss vor der Feuerverzinkung erfolgen. Eine tiefe Nadelmarkierung stellt sicher, dass das Montageteam die Trägerkennung auch nach dem Aushärten der dicken Zinkbeschichtung noch lesen kann.

Tragbarer Nadelpräger vs. tragbarer Laser: Auswahl der richtigen Technologie

Facility Manager wägen oft Nadelprägesysteme gegen moderne tragbare Faserlaser ab. Beide Technologien bieten einzigartige Stärken. Die richtige Wahl zu treffen, hängt ganz von Ihrer Produktionsumgebung und Ihren Materialanforderungen ab.

Überlegungen zu den anfänglichen Kosten

Im Vergleich zu Faserlasern stellen Nadelprägesysteme im Allgemeinen eine deutlich geringere Vorabinvestition dar. Tragbare Laser erfordern komplexe optische Komponenten und hochwertige Sicherheitsgehäuse. Im Gegensatz dazu sind Nadelprägegeräte auf einfachere mechanische Antriebe angewiesen. Ihre Hauptverbrauchsmaterialien sind billige, leicht austauschbare Hartmetallstifte. Dies macht das Nadelprägen zu einer attraktiven Option für Einrichtungen, die mehrere Einheiten in einer großen Fabrikhalle einsetzen müssen.

Markierungstiefe und Überlebensfähigkeit

Die Tiefe bestimmt die Überlebensfähigkeit in rauen Umgebungen. Sie müssen den Lebenszyklus des Teils berücksichtigen.

• Nadelprägung: Hervorragend für die physische Tiefe. Dies ist unbedingt erforderlich, wenn das Zielmetall lackiert, pulverbeschichtet, kugelgestrahlt oder stark abrasiv beansprucht wird.
• Laser: Überlegen für kontrastreiche, flache Oberflächenmarkierungen. Laser eignen sich hervorragend für eloxiertes Aluminium oder Edelstahl, wenn der visuelle Kontrast wichtig ist. Allerdings verdecken dicke Industrielacke leicht flache Lasermarkierungen.

Geschwindigkeit und Zykluszeit

Laser sind deutlich schneller. Ein Laserstrahl bewegt sich mit Lichtgeschwindigkeit und erzeugt in Sekundenschnelle komplexe Grafiken. Beim Nadelprägen ist für jeden einzelnen Punkt eine physische mechanische Betätigung erforderlich. Daher eignet sich die Nadelprägung für kurze Textzeichenfolgen, Fahrgestellnummern oder wichtige 2D-Data-Matrix-Codes. Es ist nicht ideal für dichte, komplexe Logos oder große Textblöcke.

Toleranz der Betriebsumgebung

Werkstattböden sind selten makellos. Nadelprägemaschinen sind von Natur aus robust. Sie bleiben völlig unempfindlich gegenüber Schwankungen des Umgebungslichts. Kleinere Oberflächenverschmutzungen wie dünne Schichten Maschinenöl, Staub oder Feuchtigkeit haben keinen Einfluss auf die Wirkung des Stifts. Laser erfordern jedoch eine exakte Fokusgenauigkeit. Eine verschmutzte Linse oder starkes Oberflächenfett kann den Laserstrahl streuen und die Markierung zerstören.

Die folgende technische Vergleichstabelle verdeutlicht die praktischen Unterschiede zwischen den beiden Methoden.

Bewertungskriterien für die Auswahl einer tragbaren Nadelprägemaschine

Nicht alle tragbaren Geräte liefern die gleiche Leistung. Wenn Sie eine neue Maschine in Ihre Einrichtung bringen, müssen Sie mehrere spezifische technische Kriterien bewerten. Dadurch wird sichergestellt, dass die Ausrüstung genau zu Ihren betrieblichen Arbeitsabläufen passt.

Antriebsmechanismus: pneumatisch vs. elektromagnetisch

Die Kernstromquelle definiert die Fähigkeiten der Maschine.

• pneumatische Stromversorgung: Diese Geräte erfordern eine angeschlossene Druckluftleitung. Sie liefern maximale Schlagkraft. Für tiefste Markierungen auf Hartmetallen oder lange Prägungen der Fahrgestellnummer benötigen Sie pneumatische Energie.

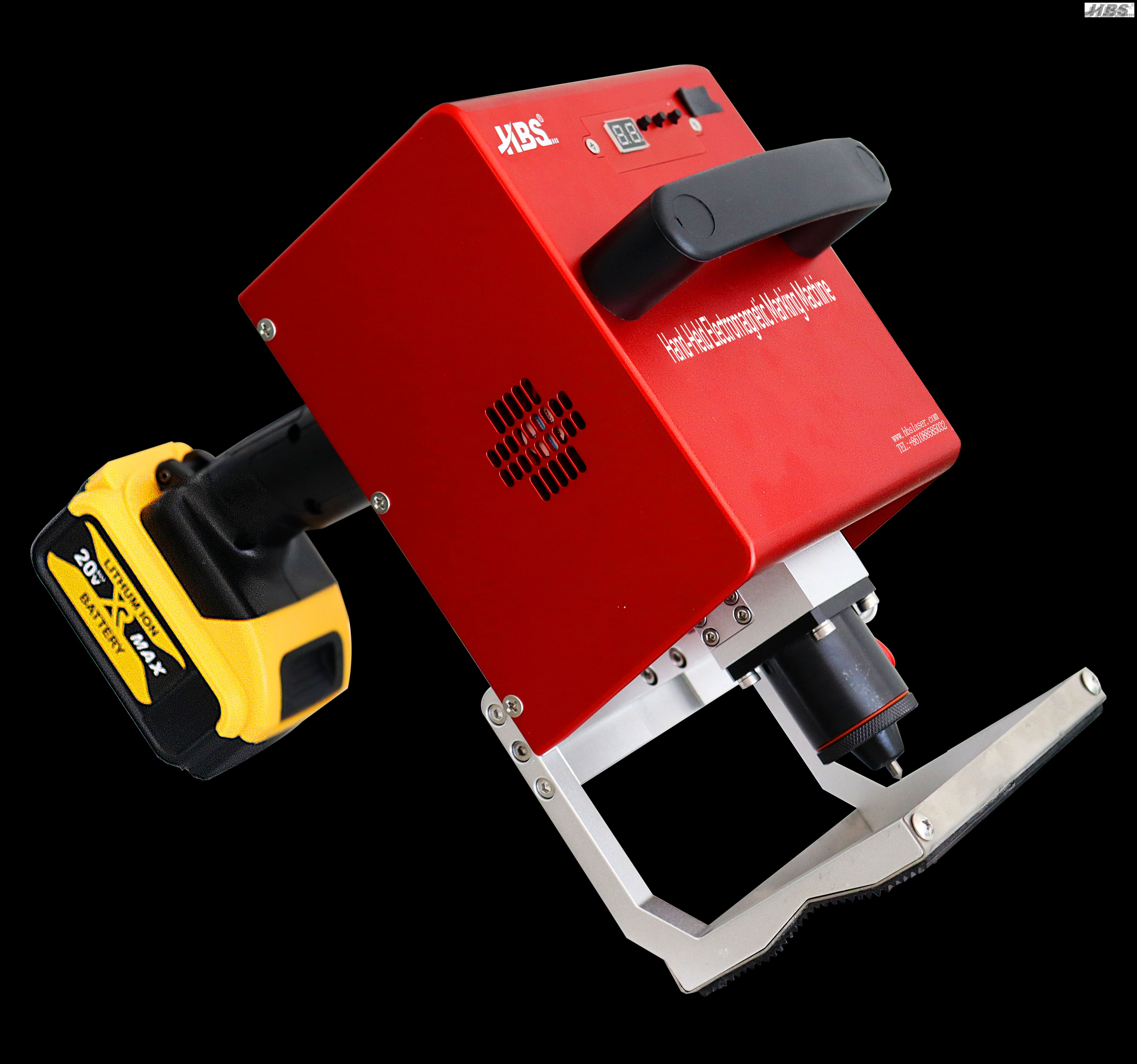

• Elektromagnetisch (batteriebetrieben): Diese Geräte verwenden interne Batterien und elektrische Magnetspulen. Sie bieten echte, ungebundene Portabilität. Sie sind ideal für Bediener, die um große Strukturen herumklettern oder leichtere Metalle markieren. Allerdings ist ihre maximale Tiefenkapazität etwas geringer als bei pneumatischen Systemen.

Software- und Konnektivitätsintegration

Die manuelle Dateneingabe führt zu Tippfehlern. In der Luft- und Raumfahrt- oder Automobilbranche führt eine doppelte Seriennummer zu massiven Rückrufrisiken. Bewerten Sie die integrierte Softwareschnittstelle. Moderne Maschinen müssen sich nahtlos in Ihr Manufacturing Execution System (MES) oder Ihre Enterprise Resource Planning (ERP)-Software integrieren lassen. Suchen Sie nach Wi-Fi- oder Bluetooth-Funktionen. Dadurch kann das System automatisierte Serialisierungsdaten direkt an die Markierpistole übertragen, wodurch Fehler bei der Dateneingabe durch den Bediener vollständig vermieden werden.

Ergonomie und Ermüdung des Bedieners

Portabilität bedeutet, dass ein menschlicher Bediener das Gerät hält. Bewerten Sie das Maschinengewicht, das Griffdesign und die interne Vibrationsdämpfung. Schwere Pneumatikeinheiten können über fünf Kilogramm wiegen. Wenn ein Bediener über eine Acht-Stunden-Schicht ununterbrochen eine schwere Maschine benutzt, setzt schnell Ermüdung ein. Für den kontinuierlichen Einsatz der Station sollten Sie Schwerelosigkeits-Werkzeugausgleicher installieren. Diese stützen das Gewicht der Maschine und schützen so die Gesundheit des Bedieners.

Fenstergröße markieren

Jede Maschine verfügt über eine bestimmte X/Y-Markierungsbereichsbegrenzung. Passen Sie dieses Fenster an Ihre spezifischen Codierungsanforderungen an. Wenn Sie regelmäßig lange VIN-Strings mit 17 Zeichen markieren, benötigen Sie ein breites rechteckiges Markierungsfenster (z. B. 150 mm x 50 mm). Wenn Sie nur kompakte 2D-Data-Matrix-Codes auf Rohrflanschen markieren, verbessert ein kleineres, leichteres Fenster (z. B. 50 mm x 25 mm) die Handhabung und reduziert das Maschinengewicht.

Implementierungsrealitäten: Einführungsrisiken und Wartung

Der Einsatz der DPM-Technologie erfordert realistische Erwartungen hinsichtlich Wartung und Qualitätskontrolle. Das Antizipieren dieser Realitäten verhindert unerwartete Ausfallzeiten.

Abnutzungs- und Austauschzyklen für den Stift

Der Stift fungiert als einziges Verbrauchsmaterial. Sie müssen realistische Erwartungen an die Lebensdauer von Hartmetallnadeln festlegen. Diese Lebensdauer hängt vollständig von der Rockwell-Härte (HRC) Ihrer Zielmetalle ab. Das Markieren von weichem Aluminium sorgt für eine lange Lebensdauer des Stifts. Durch das Markieren von gehärtetem Stahl wird die Spitze schnell beschädigt. Bediener müssen die Stiftspitze regelmäßig überprüfen. Ein stumpfer Stift erzeugt breite, flache Krater. Dies führt direkt zu unlesbaren 2D-Data-Matrix-Codes. Halten Sie einen routinemäßigen Austauschplan ein.

Anforderungen zur Codeüberprüfung

Eine Markierung behält den Wert Null, wenn ein Scanner sie später nicht lesen kann. Heben Sie die Notwendigkeit hervor, Ihr neues Markiergerät mit einem industriellen DPM-Barcodescanner zu koppeln. Sie können sich nicht auf Standard-Einzelhandelsscanner verlassen. DPM-Scanner nutzen eine spezielle mehrachsige Beleuchtung, um eingekerbte Mikrokrater zu lesen. Überprüfen Sie Ihre Noten immer anhand der ISO/IEC TR 29158 (AIM DPM)-Standards. Testen Sie die Lesbarkeit unter tatsächlichen Feldbeleuchtungsbedingungen, nicht nur unter hellem Laborlicht.

Lärmschutz und Sicherheit

Wir müssen die akustische Realität mechanischer Einwirkungen anerkennen. Die pneumatische Nadelprägung erzeugt erhebliche Geräusche. Wenn der Stift auf resonante Metalle wie dünnes Blech, leere Lagertanks oder hohle Rohre trifft, steigt der Dezibelpegel dramatisch an. Facility Manager müssen die strikte Einhaltung der persönlichen Schutzausrüstung (PSA) durchsetzen. Stellen Sie Bedienern und Personal in der Nähe einen industriellen Gehörschutz zur Verfügung, um die Arbeitsschutzvorschriften einzuhalten.

Abschluss

Eine tragbare Nadelprägemaschine bleibt das entscheidende Werkzeug für eine umfassende, unzerstörbare Rückverfolgbarkeit großer Metallobjekte. Wenn Teile zu massiv sind, um bewegt zu werden, oder wenn Markierungen dem Lackieren und rauen Witterungseinflüssen standhalten müssen, stellt diese Technologie Alternativen in den Schatten. Es bietet die mechanische Tiefe und robuste Zuverlässigkeit, die in den anspruchsvollsten Branchen der Welt erforderlich sind.

Um diese Technologie erfolgreich in Ihre Produktionslinie zu integrieren, ergreifen Sie die folgenden Handlungsschritte:

• Prüfen Sie Ihre genauen Anforderungen an die Markierungstiefe und die Schichtdicke nach dem Prozess.
• Testen Sie die Härte Ihres Zielmaterials (HRC), um die Abnutzungsrate des Tasters abzuschätzen.
• Bewerten Sie die Druckluftverfügbarkeit Ihrer Einrichtung im Vergleich zum Bedarf an ungebundener Batteriemobilität.
• Fordern Sie eine Proof-of-Concept-Demonstration (PoC) an Ihren tatsächlichen Metallteilen an, bevor Sie sich für einen bestimmten Antriebstyp entscheiden.
• Überprüfen Sie die Prüfzeichen mit industriellen DPM-Scannern unter Ihrer tatsächlichen Beleuchtung in der Werkstatt.

FAQ

F: Kann eine tragbare Nadelprägemaschine gebogene oder zylindrische Metalloberflächen markieren?

A: Ja. Viele Maschinen verfügen über spezielle V-förmige Frontplatten. Diese Platten liegen sicher an Rohren oder zylindrischen Teilen an und verhindern so ein Verrutschen. Darüber hinaus kompensiert die fortschrittliche Markierungssoftware automatisch kleinere Oberflächenkrümmungen und passt die Punktplatzierung an, um lesbare Zeichen und genaue 2D-Codes über den gesamten Radius hinweg beizubehalten.

F: Wie hoch ist die maximale Metallhärte, die ein Nadelprägestift markieren kann?

A: Hochwertige Hartmetall- oder Diamantstifte markieren effektiv Metalle mit einer Härte von bis zu 62 HRC (Rockwell-Härte). Jenseits dieser Schwelle wird der Stift fast sofort stumpf und die mechanische Einwirkung kann das Metall nicht tief eindrücken. Für Materialien über 62 HRC benötigen Sie in der Regel Faserlasertechnologie oder spezielle Bearbeitungswerkzeuge.

F: Können tragbare Nadelprägesysteme lesbare 2D-Data-Matrix-Codes erstellen?

A: Ja. Moderne Geräte zeichnen sich durch die Erstellung von Data-Matrix-Codes aus. Die Software steuert präzise den X/Y-Achsenabstand zwischen einzelnen Punkten, um strenge Lesbarkeitsstandards zu erfüllen. Allerdings muss die Metalloberfläche relativ glatt sein und Sie müssen einen speziellen DPM-Barcodescanner mit spezieller Beleuchtung verwenden, um die eingekerbten Krater zu lesen.
