Vollständig geschlossene tragbare Faserlaser-Markierungsmaschine HBS-GQ-20C1

Produkteinführung

Die neueste vollständig geschlossene Handmarkierungsmaschine mit beweglichem Wagendesign macht den Markierungsvorgang sehr komfortabel, und der optionale batteriebetriebene Modus sorgt dafür, dass HBS-GQ-20C1 keine Platzbeschränkungen hat.

HBS-GQ-20C1 verfügt über einen tragbaren Lasermarkierkopf und eine robuste Laserquelle, was das Markieren komplexer, schwerer Objekte erleichtert.Der voreingestellte Fokuspunkt ermöglicht Ihnen eine schnelle Markierung, ohne das Fokussystem überprüfen zu müssen.Die luftgekühlte Laserquelle macht ihn robust in rauen Umgebungen und der optionale batteriebetriebene Modus ermöglicht es Ihnen, tief in eine komplexe Umgebung vorzudringen und zu markieren, ohne dass ein Stromkabel angeschlossen ist.

Der Markierungsprozess ist sehr leicht zu erlernen und einfach zu bedienen.Drücken Sie im Handmarkierungsmodus einfach die grüne Taste, und Sie können die Pilotlaserpositionierung und die Lasermarkierung gleichzeitig abschließen.Darüber hinaus können Sie HBS-GQ-20C1 auch als Tischkonstruktionsarbeitsplatz verwenden, falls Sie Werkstücke auf den Tisch legen müssen.

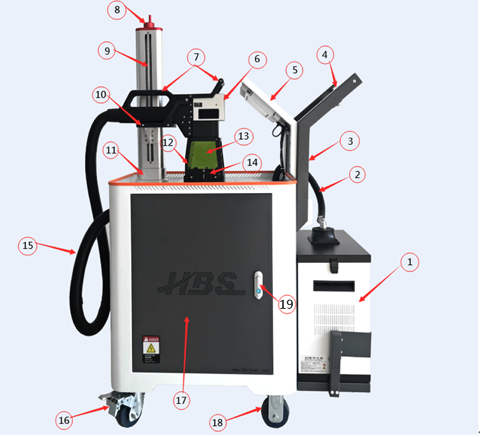

Produktvorteile

Diese Maschine ist für den EU-Markt konzipiert und bietet hohe Sicherheit, hohe Effizienz, einfache Bedienung, Multifunktion und umweltfreundliche Vorteile.

(1) Luftrauchabsaugung (Rauchfiltersystem): Die Maschine ist mit einer Luftrauchabsaugung ausgestattet, die den beim Markieren entstehenden Rauch absaugen, die Luftverschmutzung reduzieren und Schäden für den Bediener oder Personal in der Nähe vermeiden kann.

(2) Saugrohr des Luftrauchabsaugers: verbindet den Luftrauchabsauger mit den Vakuumgeräten des Kopfes der Lasermarkierungsmaschine.Durch dieses Rohr kann die Rauch-/Staubluft vom Maschinenkopfvakuum zum Luftrauchabsauger abgesaugt werden.

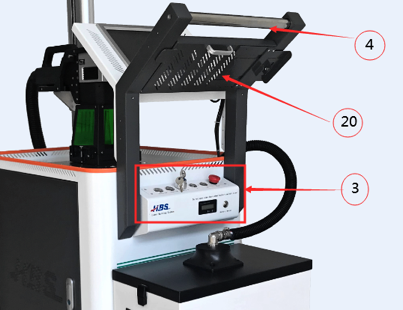

(3) Steuer-/Bedienfeld: Enthält Hauptschalter, Steuernetzschalter, Laser-Netzschalter, Auf-/Ab-Systemtaste, Stromwechseltaste und Betriebsanzeige usw. Weitere Informationen finden Sie im folgenden Bild:

(4) Griff des Maschinenwagens: Der Bediener kann diesen Griff festhalten, um die Maschine an die gewünschte Stelle zu bewegen.

(5) Industrie-Touchscreen-Computer: Der Computer ist ein Touchscreen mit vorinstallierter Markierungsmaschinensoftware.Der Bediener kann die Maschine über diesen Computer bedienen.Der Computer verfügt über 4 USB-Anschlüsse, über die die Datei problemlos auf den Computer oder von dort übertragen werden kann.

(6) Hochpräziser Hochgeschwindigkeits-Laserscanner, der das Herzstück der Laserbeschriftungsmaschine darstellt und im Betrieb sehr stark und stabil ist.

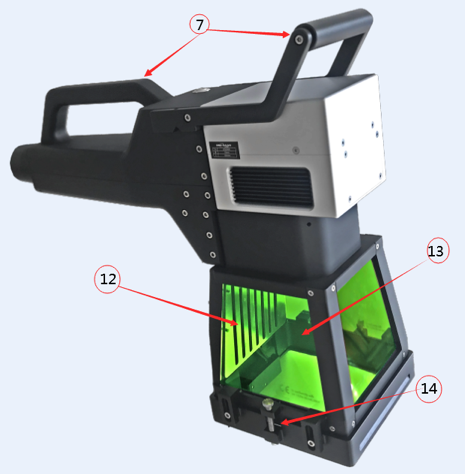

(7) Scannergriff (für tragbare/Hand-Markierung): Wenn der Bediener dieses Gerät mobil nutzt, gibt es zwei Griffe, an denen er den Scanner halten kann, um mit dem Markierungsprozess fortzufahren.

(8) Manuelles Auf-/Ab-System: Wenn der Bediener die Höhe des Scannerkopfes anpassen muss, kann er die Höhe durch die automatische Auf-/Ab-Z-Achse oder über dieses manuelle Rad anpassen, um die Scannerhöhe anzupassen.

(9) Höhenanzeige des Scannerkopfes: Zeigt die Höhe des Scanners an und hilft dem Bediener, sich die Höhe beim Markieren verschiedener Objekte zu merken.

(10) Scannerkopfsitz: Der Scanner kann für tragbare Markierungen abgenommen werden oder für Standard-Tischmarkierungen auf dieser Stützkonstruktion sitzen.

(11) Automatische Z-Achse (Auf-/Ab-System): Die Maschine ist mit einem Elektromotor ausgestattet, der den Scannerkopf unterstützt und sich durch Drücken der Auf-/Ab-Taste automatisch nach oben/unten bewegt.Antrieb durch Elektromotor im Inneren.

(12) Staubluft-Absaugauslass: Über diesen Auslass kann die Staubluft abgesaugt werden.

(13) Anti-Laser-Glasabdeckung: Der Scannerkopf ist vollständig abgedeckt, um Verletzungen der Augen des Bedieners zu verhindern. Das Glas ist eine originale Anti-Laser-Brille für die Laserwellenlänge 1064 nm.

(14) Lufteinlass und Sicherheitsschalter: In der Vakuumabdeckung befinden sich kleine Schlitzöffnungen für Frischluft.Unter der Unterseite der Abdeckung befinden sich 4 Sicherheitsschalter für die Abdeckung.Wenn der Bediener die Maschine tragbar betreibt, muss er/sie die Abdeckung fest an den Gegenständen anliegen, sonst wird die Maschine nicht aktiviert und hinterlässt keine Spuren.Die Maschine kann nur dann Markierungen erzeugen, wenn die Abdeckung die Teile fest berührt.

(15) Rohr für Laserstromkabel und Staubluftrohr: In diesem Rohr befinden sich Laserstromkabel, Elektrokabel und Staubluftrohr, die die Staubluft aus dem Staubsauger in den Dunstabzug befördern.

(16) Universalrad und Radbremse: Wenn die Maschine an einen bestimmten Ort bewegt wird, kann der Bediener die Bremse aktivieren, um die Maschine anzuhalten.

(17) Hauptkasten der Lasersteuerung: einschließlich Laserleistung, Steuerungssysteme.Das gesamte elektronische System befindet sich in dieser Box.Darüber hinaus ist diese Maschine mit einem Leistungstransformator ausgestattet, sodass der Bediener eine 12-V-Autobatterie als Hauptstromversorgung der Maschine anschließen kann. Der Transformator kann die Spannung von 12 V in 240 V für die Stromversorgung der gesamten Maschine umwandeln. In diesem Fall kann die Maschine bewegt werden ohne externe Stromversorgung überall hin.

(18) Maschinenräder: Die Räder sind groß dimensioniert, damit der Bediener die Maschine auch bei schlechten Bodenverhältnissen problemlos bewegen kann.

(19) Sicherheitsschloss: Die Tür der Maschine ist mit Schlüsseln verschlossen.Und an der Innenseite der Tür befinden sich auf beiden Seiten Glasabdeckungen, um elektrische Gefahren zu vermeiden.

(20) Tastatur- und Maussitz: Auf dieser offenen Box können Tastatur und Maus untergebracht werden, die Box kann auch auf- oder abgeklappt werden.

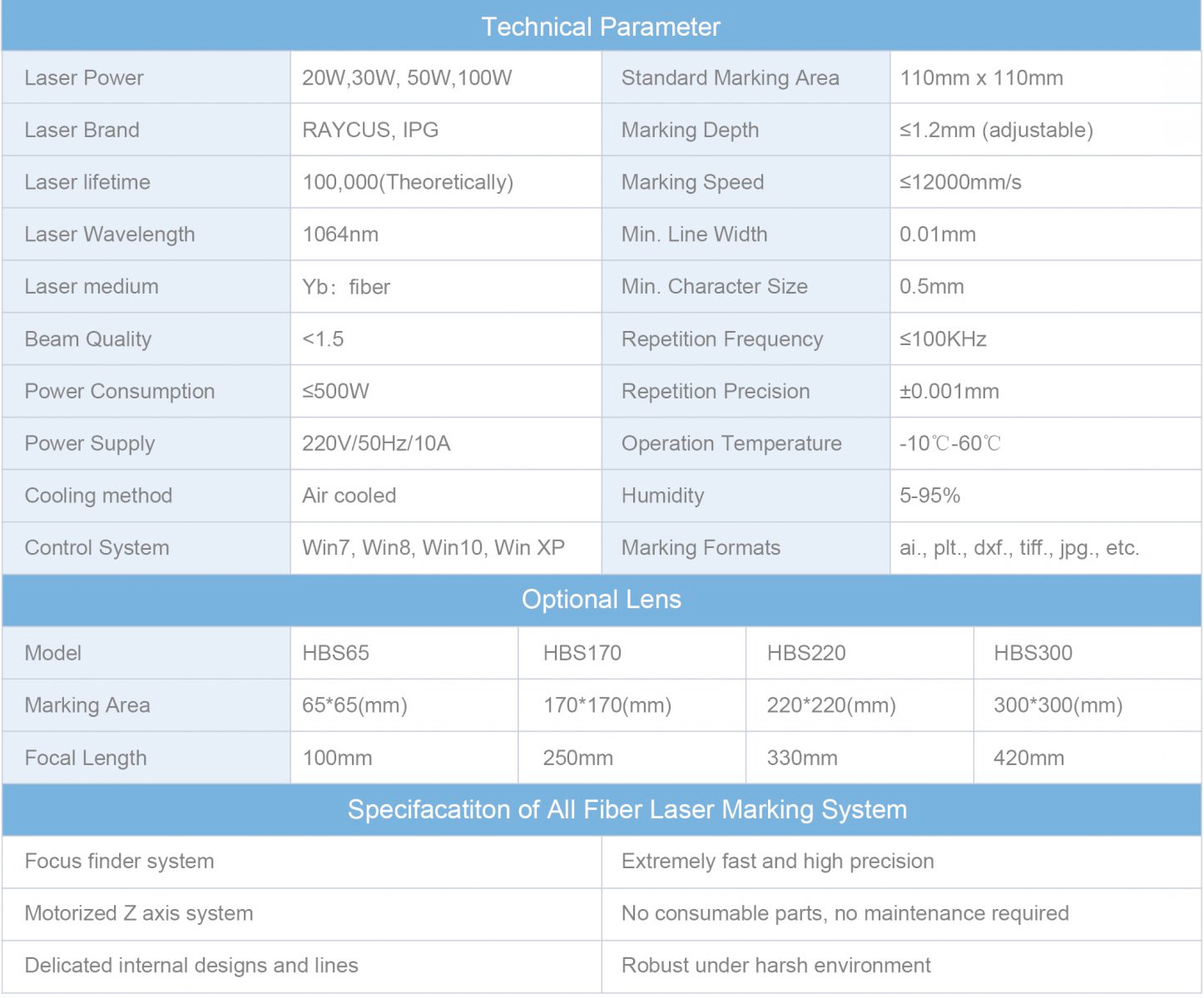

Technische Parameter

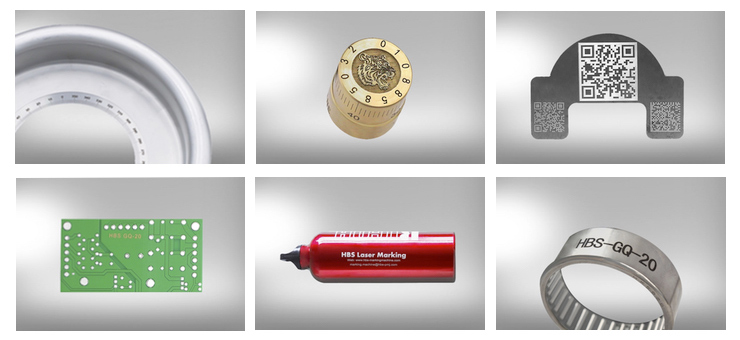

Markierungsprobe
