Was ist eine batteriebetriebene Punktmarkierungsmaschine und wo wird sie verwendet?

Die industrielle Rückverfolgbarkeit stößt oft auf einen massiven Engpass. Bediener müssen ständig schwere, unnachgiebige Bauteile zu stationären Markierstationen bewegen. Das Schleppen tonnenschwerer gefertigter Teile durch eine geschäftige Werkstatt kostet wertvolle Zeit. Es bindet auch wichtige Materialtransportgeräte wie Gabelstapler und Laufkräne.

Kabelgebundene elektrische und pneumatische Markierungsmaschinen schränken die Mobilität stark ein. Sie schaffen gefährliche Stolperfallen in belebten Arbeitsbereichen. Sie erfordern außerdem eine komplexe Infrastruktur wie große Luftkompressoren oder spezielle Stromleitungen direkt vor Ort. Geben Sie die kabellose Alternative ein.

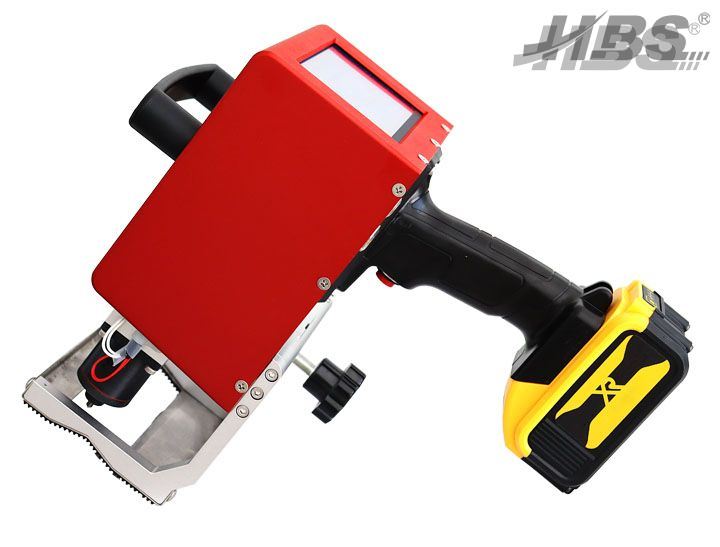

Eine batteriebetriebene Punktmarkierungsmaschine dient als eigenständiges, kabelloses Werkzeug. Die Ingenieure haben es speziell für anspruchsvolle Umgebungen entwickelt, in denen Mobilität und Compliance-Nachverfolgung nahtlos nebeneinander bestehen müssen. Wir prüfen genau, wann eine kabellose Mikropercussion betriebstechnisch sinnvoll ist. Sie lernen die mechanischen Vorteile, ideale Anwendungsumgebungen und wichtige Kaufkriterien kennen, um Ihren Kennzeichnungsprozess für schwere Teile zu optimieren.

Wichtige Erkenntnisse

• Eine batteriebetriebene Nadelmarkierungsmaschine verwendet einen elektromechanischen Schlagmechanismus, der von einer wiederaufladbaren Lithium-Ionen-Batterie angetrieben wird, sodass keine Luftschläuche oder Stromkabel erforderlich sind.
• Es ist ausschließlich für schwere, unbewegliche oder entfernte Anlagen konzipiert – es bringt das Werkzeug zum Teil und nicht das Teil zum Werkzeug.
• Die wichtigsten Bewertungskriterien für Käufer sind die Batterielebensdauer (Markierungen pro Ladung), die Abmessungen des Markierungsfensters und das Gewicht des Werkzeugs (Ergonomie für den Bediener).
• Obwohl sie äußerst vielseitig sind, erfordern kabellose Modelle vom Käufer, dass sie die Tragbarkeit mit den Einschränkungen der Markierungstiefe auf extrem gehärteten Substraten in Einklang bringen.

Die Mechanik eines batteriebetriebenen Punkt-Pin-Markers

Definition und Kernmechanismus

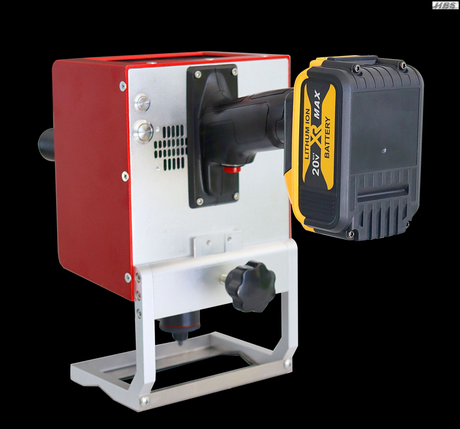

Ein batteriebetriebener Nadelmarkierer arbeitet mit schnellen elektromechanischen Schlägen. Das Gerät treibt einen langlebigen Stift mit Wolframkarbid- oder Diamantspitze in das Substrat. Durch diesen schnellen Einrückvorgang werden dauerhafte alphanumerische Zeichen erstellt. Es generiert auch Firmenlogos oder scannbare 2D-Data-Matrix-Codes. Präzise integrierte Schrittmotoren steuern die X- und Y-Achse. Sie führen den Stift präzise über die Materialoberfläche, ohne auf externen pneumatischen Druck angewiesen zu sein.

Der Machtunabhängigkeitsfaktor

Energieunabhängigkeit definiert diese Werkzeugkategorie. Integrierte Lithium-Ionen-Batterien versorgen alle internen Komponenten mit Strom. Sie treiben den Hochleistungs-Schlagmagneten an. Sie versorgen gleichzeitig auch den integrierten Software-Controller mit Strom. Sie erhalten während der gesamten Schicht eine konstante Schlagkraft. Die Spannung bleibt während des gesamten Markierungszyklus bemerkenswert stabil. Dadurch wird sichergestellt, dass Ihre letzte Ziffer genauso tief eintrifft wie Ihre erste Ziffer.

Eigenständiger Betrieb

Moderne Geräte verzichten vollständig auf Peripheriehardware. Sie verfügen über integrierte Touchscreens direkt am Werkzeugkörper. Einige Modelle stellen über Bluetooth sofort eine Verbindung zu mobilen Apps her. Diese eigenständige Funktion macht einen angebundenen PC überflüssig. Sie brauchen nie eine externe Controller-Box, die durch die Werkstatt schleppt. Bediener erhalten absolute Freiheit, sich in großen Baugruppen zu bewegen.

Kabelgebundene/pneumatische vs. tragbare Nadelmarkierungsmaschinen: Das Geschäftsmodell

Mobilität und Workflow-Effizienz

Vergleichen Sie den traditionellen Betriebswiderstand mit der kabellosen Freiheit. Der Transport schwerer Fertigungsteile mit einem Gabelstapler verschwendet unzählige Stunden. Es durchbricht starre Produktionspläne. Umgekehrt geht ein Bediener einfach zu dem Teil. Sie tragen eine tragbare Punktmarkierungsmaschine direkt am Chassis. Die Ausführungsgeschwindigkeit steigt sofort sprunghaft an. Größere Workflow-Engpässe verschwinden von Ihrem Arbeitsplatz.

Infrastrukturflexibilität

Der Wegfall des Druckluftbedarfs bringt enorme Sicherheits- und Designvorteile mit sich. Sie entfernen Hochdruckluftschläuche vom Boden des Arbeitsraums. Außerdem entfallen schwere 110-V- oder 220-V-Verlängerungskabel. Schwere Stolperfallen werden dadurch sofort reduziert. Es sorgt dafür, dass in der Werkstatt strenge Arbeitssicherheitsstandards eingehalten werden. Fabriklayouts werden flexibler, da Markierungsstationen keine starren Lufttropfen mehr erfordern.

Betriebliche Einsparungen und Ressourcenzuweisung

Durch die Umgehung der Abhängigkeiten von Luftkompressoren werden Ihre Wartungsteams entlastet. Luftsysteme erfordern ständige Dichtheitsprüfungen, Schmierung und Filterwechsel. Akku-Geräte beseitigen diese Belastung. Auch die Anforderungen an die Materialhandhabung sinken deutlich. Sie vermeiden lange Wartezeiten für Portalkräne und schwere Hebevorgänge. Der Betrieb wird nachweislich schlanker. Sicherheitsvorfälle nehmen auf natürliche Weise ab, wenn die Materialbewegung abnimmt.

Hauptanwendungen: Wo ist kabelloses Markieren ideal?

Identifizierung von Öl- und Gaspipelines

Der Einsatz vor Ort erfordert wirklich ungebundene Werkzeuge. An einer aktiven Pipeline gibt es einfach keine Stromnetze. Luftkompressoren können entfernte Wüstenventile nicht einfach erreichen. Arbeiter markieren dicke Stahlflansche, Rohre und Ventile direkt im Dreck. Akku-Geräte überstehen diese raue Realität perfekt.

Schwermaschinen und Baumaschinen

Betreiber müssen massive Stahlfahrwerksbaugruppen dauerhaft kennzeichnen. Sie stempeln Rückverfolgbarkeitsdaten auf Baustahlträger. Diese Teile sind für die Standardausrüstung viel zu groß. Sie passen niemals unter eine herkömmliche Säule oder einen Tischmarkierer. Durch die direkte Anbringung des tragbaren Werkzeugs am Fahrgestell der Erdbewegungsmaschine wird dieses grundlegende Herstellungsproblem gelöst.

Automobil- und Luft- und Raumfahrtmontage

Die Arbeiter stempeln täglich die Fahrzeugidentifikationsnummern (VIN). Sie wenden wichtige Codes zur Rückverfolgbarkeit von Fahrgestellen an. Sie tun dies an aktiven, sich ständig bewegenden Fließbändern. Eine große Belastung stellen hier Kabel dar. Eine Zugschnur könnte sich leicht am Rahmen eines fahrenden Fahrzeugs verfangen. Akkumarkierer verhindern diese kostspieligen Unfälle am Fließband.

Logistik- und Lagerplätze

Lagerplätze im Freien erfordern eine fortlaufende Bestandskennzeichnung nach der Produktion. Qualitätsprüfer kennzeichnen Ersatzteile während routinemäßiger Zykluszählungen. In diesen weitläufigen Außenbereichen leuchten ungebundene Werkzeuge hell. Arbeiter laufen endlose Reihen von Stahlrohren entlang. Sie markieren jedes Teil mühelos, ohne Generatoren hinter sich herziehen zu müssen.

Anwendungsumgebungen und Substratkompatibilitätstabelle

Kritische Bewertungskriterien: Nehmen Sie Ihr nächstes Gerät in die engere Wahl

Batterielebenszyklus und Realität

Konzentrieren Sie sich weg von vagen Behauptungen über „kontinuierliche Arbeitszeiten“. Bewerten Sie stattdessen die genauen „Punkte pro Ladung“. Die Ladezeiten spielen bei Dauerschichtarbeit eine große Rolle. Achten Sie genau auf die Austauschbarkeit der Batterie. Hot-Swap-Funktionen sorgen für einen reibungslosen Produktionsablauf. Viele erstklassige Geräte verwenden standardmäßige 18-V-Werkzeugbatterien bekannter Marken. Andere verlassen sich auf proprietäre Batteriechemie. Standard-Werkzeugbatterien bieten oft einen einfacheren und günstigeren Ersatz vor Ort.

Markierungsfenster und Tiefenparameter

Die Standardmarkierungsbereiche variieren je nach Modell erheblich. Einige bieten ein äußerst kompaktes 50 x 30 mm großes Fenster. Andere bieten einen riesigen Bereich von 120 x 40 mm für mehrzeilige Daten. Größere Fenstergrößen erhöhen zwangsläufig den Platzbedarf des Geräts. Besprechen Sie die Tiefenfähigkeit im Verhältnis zu Ihrer spezifischen Materialhärte. Bei langen Seriennummern hilft ein größeres Fenster. Allerdings erschwert es das Markieren enger Innenecken.

Standardabmessungen und Anwendungsfälle von Markierungsfenstern

Gewicht, Ergonomie und Ermüdung des Bedieners

Berücksichtigen Sie die physische Belastung Ihrer Belegschaft. Wir empfehlen, vor dem Kauf mehrere ergonomische Benchmarks zu prüfen.

1. Gesamtgewichtsgrenzen: Das zulässige Handgewicht liegt normalerweise unter 3 bis 5 kg. Alles, was schwerer ist, verursacht beim Markieren über Kopf eine starke Armbelastung.
2. Griffplatzierung: Achten Sie auf intelligente Designs mit zwei Griffen. Sie verteilen das Gerätegewicht gleichmäßig auf beide Hände.
3. Schwerpunkt: Die richtige Maschinenbalance verhindert eine chronische Belastung des Handgelenks. Vertikales und horizontales Schlagen erfordern völlig unterschiedliche Griffdynamiken.

Softwareintegration und Compliance

Stellen Sie sicher, dass die integrierte Software strenge Industrie-Compliance-Standards unterstützt. Dazu gehören UID-Formate für die Luft- und Raumfahrt sowie strenge Rückverfolgbarkeitsregeln für die Automobilindustrie. Das Gerät sollte diese Datenformatierung nahtlos durchführen können. Es dürfen keine komplexen Netzwerkkonfigurationen oder Middleware von Drittanbietern erforderlich sein. Suchen Sie nach einer Software, die Seriennummern automatisch erhöht und fehlerfreie Data-Matrix-Codes generiert.

Implementierungsrisiken und Betriebsbeschränkungen

Untergrundhärtedecken

Tragbare Geräte verarbeiten die meisten gängigen Metalle perfekt. Sie markieren problemlos Aluminium, Messing und Standard-Edelstahl. Sie kennzeichnen auch starre Kunststoffe. Allerdings verursachen Materialien mit einer Härte von mehr als 60–62 HRC (Rockwell-Härte) schwerwiegende Probleme. Eine hohe Härte führt zu einem schnellen Verschleiß des Stifts oder zu einer unvollständigen Eindringtiefe. Ultragehärtete Substrate erfordern häufig spezielle stationäre Hochleistungsgeräte.

Tiefenkonsistenz auf unebenen Oberflächen

Das Markieren zylindrischer Oberflächen stellt eine erhebliche mechanische Herausforderung dar. Stark konturierte Oberflächen lehnen Handgeräte mit flacher Maske ab. An den Rändern der Kurve verliert der Stift an Kontaktabstand. Wir empfehlen dringend die Verwendung von V-Block-Aufsätzen. Diese Metallbefestigungen stabilisieren das Gerät sicher. Sie zentrieren den Stift perfekt auf gebogenen Rohren. Dadurch wird eine einheitliche Markierungstiefe im gesamten Code gewährleistet.

Wartungsannahmen

Erinnern Sie Ihre Käufer regelmäßig daran: „kabellos“ bedeutet nicht „wartungsfrei“. Legen Sie frühzeitig die notwendigen Wartungsintervalle fest. Erwarten Sie regelmäßigen Austausch der mechanischen Feder. Planen Sie ein regelmäßiges Schärfen der Nadeln ein, damit Barcodes lesbar bleiben. Rechnen Sie mit einer unvermeidbaren Batterieverschlechterung. Lithium-Ionen-Zellen verschlechtern sich auf natürliche Weise im Laufe eines Standardzyklus von 2–3 Jahren. Planen Sie Ihr Ersatzbatteriebudget entsprechend.

Best Practices für Langlebigkeit

• Reinigen Sie die Stiftbaugruppe täglich, um die Ansammlung von Metallstaub zu verhindern.
• Bewahren Sie Ersatz-Lithium-Ionen-Akkus in aktiven Ladestationen auf.
• Verwenden Sie beim Markieren von zylindrischen Rohren immer einen V-Block-Aufsatz.

Häufige Bedienerfehler

• Markieren stark konturierter Teile ohne geeignete Stabilisierungsvorrichtungen.
• Der Stiftverschleiß wird ignoriert, bis die Data-Matrix-Codes den Qualitätsscannern nicht mehr gerecht werden.
• Belassen der Batterien über einen längeren Zeitraum hinweg in völlig entladenem Zustand.

Abschluss

Ein batteriebetriebener Nadelmarkierer stellt eine strategische Investition in die Mobilität des Arbeitsablaufs dar. Es ist weit mehr als nur ein einfaches Markierungswerkzeug. Es befreit Ihren Produktionsbereich von gefährlichen Kabeln und behindernden Luftschläuchen. Indem Sie das Werkzeug direkt an das Bauteil heranbringen, vermeiden Sie massive Engpässe bei der Materialhandhabung.

Weisen Sie Ihr Produktionsteam an, Ihre schwersten gefertigten Teile zu prüfen. Berechnen Sie die genaue Zeit, die für das Verschieben zu stationären Markierungen aufgewendet wird. Vergleichen Sie diese Arbeitszeit mit den Vorabkosten einer tragbaren Einheit. Die Effizienzgewinne rechtfertigen in der Regel schnell den Übergang.

Ergreifen Sie noch heute sofortige Maßnahmen. Fordern Sie eine Mustermarkierung für Ihr spezifisches Trägermaterial an. Vereinbaren Sie eine Vorführung vor Ort, um das Gerätegewicht aus erster Hand zu testen. Überprüfen Sie die tatsächliche Realität der Batterie in Ihrer eigenen Fabrikumgebung, bevor Sie sie flottenweit einsetzen.

FAQ

F: Wie lange hält der Akku einer tragbaren Nadelmarkierungsmaschine?

A: Die Batterielebensdauer lässt sich am besten in der „Anzahl der Markierungen“ und nicht in ununterbrochenen Stunden umrechnen. Ein Standard-Lithium-Ionen-Akku schafft typischerweise 300 bis 800 Mark pro Ladung. Dies erstreckt sich bei normaler intermittierender Nutzung normalerweise über eine volle 8-Stunden-Schicht. Die tatsächliche Langlebigkeit hängt jedoch stark von der erforderlichen Markierungstiefe und Codekomplexität ab. Durch tiefes Stampfen wird der Akku schneller entladen.

F: Kann ein batteriebetriebener Markierer die gleiche Tiefe erreichen wie ein pneumatischer Markierer?

A: Die elektromagnetische Kraft ist zwar außergewöhnlich stark und erfüllt die Standard-Rückverfolgbarkeitstiefen, sie hat jedoch Grenzen. Akku-Marker erreichen problemlos die Tiefen, die für eine klare 2D-Data-Matrix-Lesung erforderlich sind. Für extrem tiefe Markierungen sind jedoch möglicherweise weiterhin Hochleistungs-Pneumatikeinheiten erforderlich. Wenn Ihre Teile schwere Verzinkung, dicke Pulverbeschichtung oder aggressives Sandstrahlen überstehen müssen, ist ein Hochdruck-Pneumatiksystem immer noch überlegen.

F: Welche Materialien kann ein kabelloses Nadelprägegerät markieren?

A: Akku-Nadelprägemaschinen verarbeiten eine Vielzahl industrieller Substrate. Sie markieren mühelos Aluminium, Messing, Kupfer und Standard-Kohlenstoffstahl. Sie eignen sich auch hervorragend für Edelstahl, Gusseisen und extrem harte Kunststoffe. Der praktische Grenzwert für die meisten tragbaren Geräte liegt bei einer Materialhärte von 60–62 HRC. Bei Überschreitung dieses Grenzwerts besteht die Gefahr einer schweren Beschädigung des Stifts.

F: Benötige ich einen externen Computer, um einen batteriebetriebenen Nadelmarkierer zu betreiben?

A: Nein. Moderne batteriebetriebene Markierer funktionieren als 100 % eigenständige Geräte. Sie verfügen über integrierte CPUs und hochauflösende Touchscreens direkt am Gerät. Bediener programmieren Seriennummern, Logos und Data-Matrix-Codes direkt am Gerät. Einige fortschrittliche Modelle können zur Fernprogrammierung auch nahtlos über WLAN oder Bluetooth mit Standard-Mobiltelefonen und Tablets verbunden werden.
