Wie funktioniert eine Laserbeschriftungsmaschine?

Industrielle Rückverfolgbarkeit erfordert absolute Präzision. Die moderne Fertigung ist in hohem Maße auf berührungslose und verbrauchsmaterialfreie Verfahren zur dauerhaften Veränderung von Bauteiloberflächen angewiesen. Lichtenergie sorgt für diese ultimative Präzision und ersetzt unordentliche Tinten und schädliche physische Schlagwerkzeuge. Durch die Umwandlung konzentrierter Photonen in gezielte Oberflächenmodifikationen erzielen Hersteller makellose, dauerhafte Markierungen auf nahezu jedem Material.

Doch die Wahl der falschen Ausrüstung führt oft zu kostspieligen Ausfällen. Wenn Sie die genaue optische Mechanik nicht verstehen, laufen Sie Gefahr, empfindliche Teile zu verbrennen, dünne Metalle zu verziehen oder strenge Compliance-Prüfungen nicht zu bestehen. Branchen, die an die FDA Unique Device Identification (UDI) oder die Rückverfolgbarkeitsvorschriften der Luft- und Raumfahrtindustrie gebunden sind, können sich eine schlampige Kennzeichnung nicht leisten. Wenn eine Markierung verblasst oder sich verschlechtert, wird die gesamte Komponente zur Haftung.

In diesem umfassenden Leitfaden erkunden wir die Physik hinter diesen leistungsstarken Werkzeugen. Sie erfahren, wie optische Hardware mit verschiedenen Substraten interagiert und warum bestimmte Wellenlängen wichtig sind. Wir erläutern Ihnen genau, wie Sie die richtige Maschine für die betrieblichen Ziele Ihrer Einrichtung auswählen können.

Wichtige Erkenntnisse

• Der optische Weg: Die Markierung basiert auf einem synchronisierten System aus Laserquellen, Güteschaltern, Galvanometern und F-Theta-Linsen, um mikroskopische Energie zu konzentrieren.

• Die Wellenlänge bestimmt das Material: Die Wahl zwischen Faser-, CO2- oder UV-Lasermarkierungsgerät hängt vollständig von der Absorptionsrate und der thermischen Toleranz des Substrats ab.

• Mehrere Reaktionstypen: Die Maschine „verbrennt“ nicht nur Materialien; Abhängig von den Parametereinstellungen kann es gravieren (sublimieren), ätzen (schmelzen), ausglühen (oxidieren) oder aufschäumen (Gas einschließen).

• TCO-Vorteil: Der wichtigste Geschäftsfaktor für die Einführung ist die Eliminierung von Verbrauchsmaterialien und mechanischem Verschleiß, wodurch wiederkehrende Kosten durch vorhersehbare, softwaregesteuerte Präzision ersetzt werden.

Die optische Architektur: Wie Energie zum Werkzeug wird

Eine Laserbeschriftungsmaschine arbeitet durch eine hochsynchronisierte Kette optischer und elektronischer Ereignisse. Es schießt nicht nur einen einfachen Lichtstrahl ab. Stattdessen erzeugt, verstärkt, pulsiert und steuert es Energie mit Mikrometergenauigkeit.

Lasererzeugung und -verstärkung

Um die Hardware zu verstehen, müssen wir uns zunächst das Akronym selbst ansehen. LASER steht für Light Amplification by Stimulated Emission of Radiation. Der Prozess beginnt in einem aktiven Medium. Bei Faserlasern ist dieses Medium häufig eine mit Ytterbium dotierte optische Faser. Bei CO2-Lasern handelt es sich um eine versiegelte Glasröhre, die mit Kohlendioxidgas gefüllt ist. Elektrische Energie regt die Atome in diesen Medien an. Wenn sie in ihren Ruhezustand zurückkehren, geben sie Photonen ab. Spiegel reflektieren diese Photonen dann hin und her und stimulieren die Freisetzung von noch mehr Photonen, um einen konzentrierten, verstärkten Strahl reinen Lichts zu erzeugen.

Der Q-Switch-Mechanismus (Impulserzeugung)

Kontinuierliche Energie ist selten ideal zum Markieren. Sie benötigen intensive Kraftstöße, um eine Oberfläche sofort zu verdampfen oder zu schmelzen. Hier kommt der Q-Switch ins Spiel. Stellen Sie sich das wie das Crimpen eines Gartenschlauchs vor. Hinter der Kräuselung baut sich Wasserdruck auf. Wenn Sie ihn plötzlich loslassen, erhalten Sie einen kurzen, kräftigen Stoß. Der Güteschalter fungiert als optisches Tor, das die kontinuierliche Laserenergie zurückhält und sie in Impulsen mit hoher Spitzenleistung abgibt. Diese Schalter arbeiten mit rasender Geschwindigkeit und feuern zwischen 1 kHz und 70 kHz (tausende Male pro Sekunde). Dieses schnelle Pulsieren verhindert, dass überschüssige Wärme in das umgebende Material eindringt.

Galvanometer (Galvo)-Scansystem

Sobald der Strahl gepulst ist, benötigt er eine Richtung. Es gelangt in den Galvanometer-Abtastkopf, der allgemein als Galvo bezeichnet wird. Diese Komponente beherbergt zwei ultraschnelle, motorisierte Spiegel. Ein Spiegel steuert die X-Achse und der andere die Y-Achse. Sie schwenken mit unglaublich hoher Geschwindigkeit, um den Strahl über den Zielbereich zu lenken. Da Spiegel nur eine sehr geringe physikalische Masse tragen, können sie den Laser mit Tausenden von Millimetern pro Sekunde entlang komplexer Werkzeugwege lenken. Diese reibungslose Bewegung macht Galvo-Systeme exponentiell schneller als herkömmliche Plotter auf Portalbasis.

F-Theta-Fokussierlinse

Die letzte optische Hardware ist das F-Theta-Objektiv. Eine Standardlinse fokussiert das Licht auf eine gekrümmte Kugel, was dazu führen würde, dass der Laser an den Außenkanten eines flachen Teils den Fokus verliert. Das F-Theta-Objektiv korrigiert diese geometrische Verzerrung. Es behält eine konsistente, flache Brennweite über die gesamte 2D-Scanebene bei. Wenn der Strahl diese Linse verlässt, verdichtet er sich zu einem unglaublich dichten Punkt, der oft kleiner als 40 Mikrometer ist. Diese intensive Kompression verleiht dem Strahl seine zerstörerische oder transformierende Kraft.

Anpassung von Wellenlängen an Materialabsorptionsprofile

Sie können nicht für jedes Material einen einzigen Laser verwenden. Der Erfolg hängt ausschließlich von der Anpassung der Wellenlänge des Strahls an das Absorptionsprofil des Substrats ab. Reflektiert ein Material die Wellenlänge, passiert nichts. Wenn es die Wellenlänge effizient absorbiert, erhalten Sie eine saubere Markierung.

Faserlaser (1064 nm)

Die Fasertechnologie bleibt der unangefochtene Industriestandard für Hartmetalle. Diese Strahlen arbeiten bei 1064 nm und werden von Metallen wie Stahl, Aluminium, Messing und Titan stark absorbiert. Durch die hohe Absorptionsrate ist es ideal für tiefe, kontrastreiche Gravuren. Hersteller verlassen sich auf Fasersysteme, um hochbeanspruchte Automobilteile und Industriewerkzeuge zu stanzen, die rauen Umgebungen standhalten. Dieselbe Wellenlänge dringt jedoch direkt durch klare Kunststoffe und Glas, sodass sie für diese Materialien unbrauchbar ist.

CO2-Laser (10.600 nm)

Wenn Ihre Produktionslinie organische Materialien verarbeitet, ist CO2 die primäre Lösung. Mit 10.600 nm ist die Wellenlänge deutlich länger. Materialien wie Holz, Pappe, Leder, Gummi und transparentes Acryl absorbieren diese lange Wellenlänge perfekt. Verpackungsbetriebe nutzen CO2-Systeme, um Verfallsdaten in Kartons einzubrennen, während Abfüllbetriebe damit PET-Kunststoffe kennzeichnen. Da es stark auf der thermischen Verbrennung beruht, ist es im Allgemeinen nicht für blanke Metalle ohne spezielle Vorbehandlungen geeignet.

UV-Lasermarkierungsmaschine (355 nm) und Kaltmarkierung

Wenn Hitze zum Risiko wird, greifen Hersteller auf die Ultraviolett-Technologie zurück. Eine UV-Lasermarkierungsmaschine arbeitet mit 355 nm und liefert eine ultrakurze Wellenlänge mit immenser Photonenenergie. Anstatt zu verbrennen oder zu schmelzen, nutzt es den photolytischen Abbau. Es bricht buchstäblich die molekularen Bindungen des Materials, ohne dass es zu starker thermischer Belastung kommt. Wir nennen das „Kaltmarkierung“. Sie ist für hochempfindliche elektronische Bauteile, Mikrochips, Glasscheiben und medizinische Kunststoffe vorgeschrieben. Bei diesen Anwendungen ist die Schaffung einer Wärmeeinflusszone (HAZ) nicht akzeptabel, da dadurch die Mikrostruktur verzogen oder Mikrobrüche entstehen könnten.

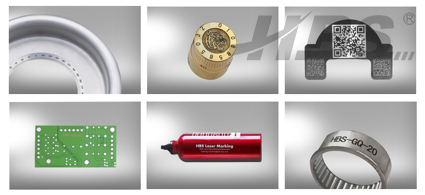

Physik auf Oberflächenebene: Ätzen, Gravieren und Glühen

Die Begriffe werden oft synonym verwendet, aber ein Laser „verbrennt“ nicht nur Dinge. Durch die Anpassung der Parameter bestimmen Sie genau, wie die Photonen die Oberflächenschicht physikalisch verändern.

• Lasergravur (Sublimation): Dies ist der Brute-Force-Ansatz. Beim Gravieren wird das Material verdampft und es entstehen tiefe, physische Hohlräume. Wenn der Strahl auftrifft, drückt er das Material augenblicklich über seinen Schmelzpunkt hinaus in die Gasphase (Sublimation). Wir verwenden diese Technik für Umgebungen mit hohem Verschleiß. Wenn ein Teil aggressive Nachbehandlungen wie Sandstrahlen, Pulverbeschichten oder Elektrobeschichten überstehen muss, sorgt eine Tiefengravur dafür, dass die Markierung auch lange nach der Bearbeitung lesbar bleibt.

• Laserätzen (Schmelzen): Im Gegensatz zur Tiefengravur erfolgt das Ätzen ausschließlich auf der Oberseite. Der Strahl schmilzt die mikroskopisch kleine Oberflächenschicht schnell auf, wodurch sie sich ausdehnt. Da es sofort abkühlt, verändert es die Oberflächenrauheit. Diese veränderte Textur verändert die Art und Weise, wie Licht vom Teil reflektiert wird, wodurch eine kontrastreiche Markierung entsteht. Das Ätzen ist außergewöhnlich schnell und daher die erste Wahl für die Serialisierung großer Mengen und 2D-Barcodes in Automobilproduktionslinien.

• Laserglühen (Oxidation): Glühen ist der absolute Standard für den Medizin- und Lebensmittelhygienebereich. Anstatt Material abzutragen, erwärmt der Laser den Metalluntergrund sanft. Diese lokalisierte Hitze zieht Kohlenstoff- und Sauerstoffmoleküle nach oben und erzeugt eine deutliche, dunkle Oxidschicht. Der große Vorteil des Glühens besteht darin, dass die Oberfläche perfekt bündig bleibt. Da es die schützende Passivierungsschicht nicht zerstört, verhindert es Rost und beseitigt mikroskopisch kleine Spalten, in denen sich Bakterien ansiedeln könnten.

Kunststoffspezifische Reaktionen

Kunststoffe verhalten sich unter einem Balken ganz anders als Metalle. Beim Markieren dunkler Kunststoffe verwenden Bediener häufig ein Verfahren namens Schäumen . Der Strahl erhitzt das Polymer sicher, wodurch sich mikroskopisch kleine Gasblasen bilden und unter der Oberflächenschicht eingeschlossen werden. Dadurch entsteht eine gut sichtbare, erhabene weiße Markierung. Umgekehrt nutzen wir bei hellen Kunststoffen die Karbonisierung . Die hochenergetische thermische Reaktion zersetzt die Polymerketten und färbt den lokalisierten Bereich dunkelschwarz, was für einen hervorragenden Kontrast sorgt.

Operativer Workflow und Softwareintegration

Optische Hardware ist nutzlos, wenn sie nicht von einem intelligenten Gehirn gesteuert wird. Moderne Geräte schließen die Lücke zwischen Maschinenbau und nahtloser digitaler Software.

Digitale Übersetzung

Bevor ein Strahl jemals abgefeuert wird, übersetzt Software die menschliche Absicht in Maschinensprache. Bediener importieren CAD-Dateien, komplexe Vektorgrafiken oder einfachen Text in die Steuerschnittstelle. Zur Rückverfolgbarkeit stellt die Software eine direkte Verbindung zu dynamischen Datenbanken her und generiert automatisch serialisierte QR-Codes oder DataMatrix-Barcodes. Die Software zerlegt diese Designs in spezifische „Schraffurmuster“ – eine Reihe dicht gepackter Vektorlinien, denen der Laser folgt, um feste Formen zu füllen.

Parameteroptimierung

Die wahre Kunst des Laserbetriebs liegt in der Parameteroptimierung. Der Bediener muss drei Kernvariablen ausbalancieren, um die gewünschte Materialreaktion zu erzwingen. Die Leistung (gemessen in Watt) bestimmt die thermische Rohenergie. Die Geschwindigkeit (gemessen in mm/s) bestimmt, wie lange der Strahl an einem bestimmten Punkt verweilt. Die Frequenz (gemessen in kHz) steuert die Pulsfrequenz. Wenn Sie einen tiefen Schnitt wünschen, erhöhen Sie die Leistung, verringern die Geschwindigkeit und verringern die Frequenz für aggressive Impulse. Wenn Sie eine empfindliche Oberflächenätzung wünschen, erhöhen Sie die Geschwindigkeit und erhöhen die Frequenz für gleichmäßigere, überlappende Impulse.

Ausrichtung vor der Markierung

Das Einrichten eines neuen Laufs erfordert Präzision. Um Ausrichtungsfehler zu verringern, verwenden moderne Aufbauten Rotlicht-Fokusdioden. Diese harmlosen sichtbaren Laser projizieren einen Begrenzungsrahmen oder den genauen Designumriss direkt auf das physische Teil, das auf der Arbeitsfläche liegt. Bediener verwenden diese visuelle Anleitung, um das Substrat perfekt auszurichten, bevor sie den eigentlichen Strahl begehen. Dies reduziert die Ausschussquote bei komplexen Kleinserien drastisch.

Entscheidungsrahmen: Auswahl des richtigen Systems

Der Kauf des richtigen Setups erfordert einen disziplinierten Ansatz. Kaufen Sie nicht nur aufgrund der Wattzahl. Passen Sie stattdessen die Physik der Maschine an die Realität in Ihrer Produktion an.

Material- und Zykluszeitbewertung

Beginnen Sie mit der Prüfung Ihres dominanten Substrats. Wenn 90 % Ihrer Produktion aus Edelstahl besteht, sollten Sie einer Glasfasereinheit mit hoher Wattzahl den Vorzug geben. Wenn Sie empfindliches Glas oder Leiterplatten bearbeiten, beschränken Sie Ihre Suche ausschließlich auf UV-Wellenlängen. Berechnen Sie als Nächstes Ihren erforderlichen Durchsatz pro Schicht. Eine 20-Watt-Maschine könnte ein Stahlzahnrad wunderschön gravieren, aber es könnte 45 Sekunden pro Teil dauern. Ein Upgrade auf ein 50-Watt-Gerät könnte diese Zykluszeit auf 12 Sekunden verkürzen, was die höheren Vorabkosten durch Arbeitseinsparungen rechtfertigt.

Anlagenintegration

Bestimmen Sie, wie die Maschine in Ihrer Einrichtung eingesetzt werden soll. Kleine Maschinenwerkstätten profitieren oft von eigenständigen, manuell bestückbaren Arbeitsplätzen, die mit Sicherheitsgehäusen der Klasse 1 ausgestattet sind. Großserienhersteller benötigen jedoch eine automatisierte Inline-Integration. Dies bedeutet, ein System zu beschaffen, das problemlos mit vorhandenen SPS (speicherprogrammierbaren Steuerungen), Roboterarmen und Förderbandsensoren kommuniziert, um genau dann zu feuern, wenn Teile vorbeilaufen.

Das Probenahmemandat

Kaufen Sie niemals ein Gerät ausschließlich auf der Grundlage eines Datenblatts. Beschaffungsteams müssen von den Lieferanten physische Materialtests verlangen. Senden Sie Ihre tatsächlichen Produktionsabfälle an den Ausrüstungslieferanten. Lassen Sie sie verschiedene Parameterfenster testen, um die genauen Zykluszeiten und den visuellen Kontrast zu bestätigen, die sie erreichen können. Eine physische Probe liefert den unbestreitbaren Beweis, dass die Wellenlänge und die Wattleistung der Maschine zu Ihrem Material passen.

Abschluss

• Eine Laserbeschriftungsmaschine ist ein vorhersehbares, physikalisch gesteuertes Werkzeug, das komplexe optische Hardware nahtlos an bestimmte Materialeigenschaften anpasst.

• Für einen erfolgreichen Einsatz ist es erforderlich, über die grundlegenden Leistungsspezifikationen hinauszugehen und die genaue Wellenlänge und den Prozesstyp (Ätzen, Gravieren, Glühen) aktiv an die genauen Rückverfolgbarkeits- und Compliance-Ziele Ihrer Einrichtung anzupassen.

• Ergreifen Sie noch heute Maßnahmen: Überprüfen Sie Ihre aktuellen Markierungsengpässe, identifizieren Sie Ihre problematischsten Substrate und initiieren Sie einen Materialprobenahmeprozess bei einem vertrauenswürdigen Geräteanbieter, um die richtige Passform zu ermitteln.

FAQ

F: Was ist der Unterschied zwischen einem Faserlaser und einer UV-Lasermarkierungsmaschine?

A: Der Hauptunterschied liegt in der Wellenlänge und der thermischen Wirkung. Faserlaser nutzen eine Wellenlänge von 1064 nm, um thermische Reaktionen mit hoher Hitze zu erzeugen, was sie ideal für langlebige Metalle macht. Eine UV-Lasermarkierungsmaschine verwendet eine Wellenlänge von 355 nm für die „Kaltmarkierung“. Sie bricht molekulare Bindungen, ohne Hitze zu induzieren, perfekt für empfindliche Elektronik, Glas und Kunststoffe.

F: Wie tief kann eine Laserbeschriftungsmaschine gravieren?

A: Die Tiefe hängt vollständig vom Verdampfungspunkt des Materials, der Leistung (Wattzahl) des Lasers und der Anzahl der Durchgänge ab. Eine 50-W-Fasereinheit kann Stahl problemlos bis zu einer Tiefe von 0,5 mm oder mehr gravieren, indem mehrere langsame Durchgänge ausgeführt werden, die die freiliegenden Schichten kontinuierlich sublimieren.

F: Sind Lasermarkierungssysteme für offene Fabrikhallen sicher?

A: Ja, vorausgesetzt, sie haben das richtige Gehäuse. Systeme der Klasse 1 verfügen über vollständig geschlossene Schränke mit optischem Schutzglas, wodurch sie für Bediener im offenen Flur ohne Schutzbrille absolut sicher sind. Systeme der Klasse 4 verfügen über keine Gehäuse und erfordern spezielle Sicherheitsräume, Verriegelungen und spezielle Schutzbrillen.

F: Kann die Lasermarkierung eine Nachbearbeitung wie eine Pulverbeschichtung überstehen?

A: Ja. Durch Anpassen der Parameter für die Tiefengravur dampft die Maschine einen großen Graben in das Metall ein. Wenn das Teil einer Pulverbeschichtung oder E-Beschichtung unterzogen wird, füllt der Lack den Hohlraum, hinterlässt jedoch eine sichtbare, fühlbare Vertiefung, die eine dauerhafte Rückverfolgbarkeit gewährleistet.
